स्थिति: | नया | आर्मेचर कोटिंग: | बड़ा स्टेटर आर्मेचर रोटर स्टैक |
---|---|---|---|
लेप विधि: | तरल बिस्तर | आर्मेचर प्रकार: | स्टेटर या आर्मेचर |
आवेदन: | मोटरसाइकिल, ई-बाइक स्टेटर | बिक्री के बाद: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स |
हाई लाइट: | इलेक्ट्रोस्टैटिक पाउडर कोटिंग मशीन,राल कोटिंग मशीन |

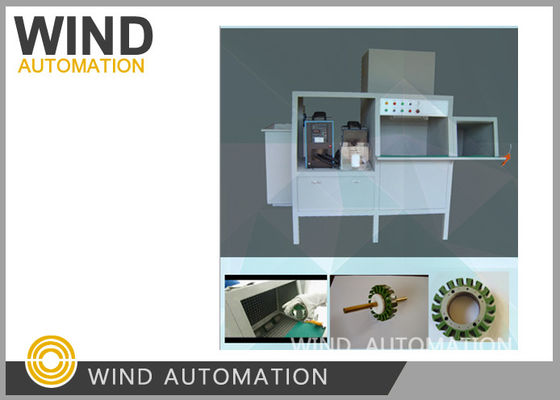

मैग्नेटो स्टेटर द्रवित बिस्तर पाउडर राल इन्सुलेशन गर्म डुबकी कोटिंग मशीन WIND-HDP
मैग्नेटो मोटर स्टेटर द्रवयुक्त बिस्तर उपकरण पाउडर राल इन्सुलेशन गर्म डुबकी कोटिंग मशीन
डिजाइन और उत्पादन संदर्भ
नहीं | पद | पार्माटर | टिप्पणी |
1 | स्टेटर | मोटर स्टेटर | |
2 | स्टेटर सामग्री | सिलिकॉन स्टील स्टैक | |
3 | स्टेटर आयाम | ओडी Φ100 मिमी ढेर की मोटाई 25 मिमी अधिकतम | |
4 | स्टेटर वजन | ||
5 | शिफ्ट आउटपुट | 60 से 120 पीसी/घंटा | पाउडर की प्रकृति पर निर्भर करता है |
कार्य प्रक्रिया
1. फिक्स्चर में स्टेटर (कार्य टुकड़ा) को फिक्स करें, फिर इसे इंडक्टोरियम के अंदर रखें
2. मशीन पर बिजली, तो प्रेरण हीटर स्वचालित रूप से शुरू काम करना,
गर्मी समय सेट किया जा सकता है, जब सेट समय हीटर तक पहुँच जाता है स्वचालित रूप से रुकना,
आमतौर पर हीटर समय 10s है
3. फिक्स्चर बाहर लाओ, फिर पावर कोटिंग स्टेशन में दोनों तरफ डुबकी,
स्टेटर गर्म है, और फिक्स्चर सामान्य तापमान पर है और आपको नहीं जलाएगा
4. दोनो तरफ से पावर कोटिंग स्टेशन में फिक्स्चर डुबोएं, डुबकी का समय है
स्टेटर स्टैक की मोटाई और पाउडर की प्रकृति पर निर्भर करता है,
उदाहरण के लिए,आमतौर पर एक तरफ 3s है, तो दूसरे पक्ष 2s है
5. डुबोने के बाद, फिक्स्चर को अलग करें फिक्स्चर को साफ करें
जब आवश्यक हो तो रहने की शक्ति को हटा दें
6. स्टैटर को इकट्ठा करें और ओवन में डालें (मशीन में ओवन नहीं था),
ओवन का तापमान 180~200°C तक पहुंचना चाहिए (पावडर की प्रकृति के आधार पर),
30 मिनट से अधिक समय तक उस तापमान को बनाए रखें
1मशीन में हीटिंग, पाउडर कोटिंग, पाउडर क्लीनर और अच्छा के साथ पाउडर पुनर्चक्रण प्रणाली
उपस्थिति और उचित विन्यास,
मशीन फ्रेम 1.2 मिमी A3 स्टील प्लेट से बना है
2उच्च आवृत्ति प्रेरण हीटर में तेजी से हीटिंग, कम ऊर्जा, सुरक्षा और विश्वसनीयता का लाभ है
3. हवा फूंकने सुनिश्चित अच्छी तरह से सफाई फिक्स्चर में किया
4. उच्च आवृत्ति प्रेरण हीटर पर ठंडा ठंड शैली पानी कूलर टैंक, यह अच्छी तरह से ठंडा है
मशीन की विशेषता
1मशीन में हीटिंग, पाउडर कोटिंग, पाउडर क्लीनर और
सुंदर दिखने और उचित विन्यास के साथ पाउडर रीसाइक्लिंग प्रणाली,
मशीन फ्रेम 1.2 मिमी A3 स्टील प्लेट से बना है,
2उच्च आवृत्ति प्रेरण हीटर में तेजी से हीटिंग, कम ऊर्जा, सुरक्षा और विश्वसनीयता का लाभ है
3. हवा फूंकने सुनिश्चित अच्छी तरह से सफाई फिक्स्चर में किया
4. उच्च आवृत्ति प्रेरण हीटर पर ठंडा ठंड शैली पानी कूलर टैंक, यह अच्छी तरह से ठंडा है
मशीन विन्यास
मशीन का आयाम L2100×W1720×H2100 मिमी
1. 40KW उच्च आवृत्ति प्रेरण हीटर 1PC Φ120mm इंडक्टोरियम 1PC के साथ
2शीतलन टैंक 1 पीसी आकार L1000 × W1000 × H1000 मिमी के साथ
3. 0.37KW कूलिंग वाटर पंप
4. पाउडर कोटिंग कक्ष 1SET
5. पाउडर रीसाइक्लिंग सिस्टम (पावडर कोटिंग कक्ष के पीछे की तरफ) 1PC
शक्ति संरचना
शक्तिः 12KW 380V±10%,50HZ
संपीड़ित हवा: 0.3 m3/min 0.6Mpa
कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
आर्मचर का वजन वर्कपीस को डुबोने के लिए लिफ्टिंग फिक्स्चर (स्टेटर रोटर या आर्मचर) से संबंधित है।
द्रवित पाउडर और उठाने के लिए ((जो सिलेंडर द्वारा नियंत्रित)
पूर्व गर्मी, कोटिंग सिद्धांत वीडियो में दिखाया के रूप में समान हो जाएगा
https://youtu.be/MxBkOsVhDz4
इस वीडियो के अंतिम भाग के समान ही होगा,
https://www.youtube.com/watch?v=88ivvZ-Q1J0
