उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
शीतलन विधि: | कूलिंग टैंक, कूलिंग टॉवर, चिलर | आर्मेचर का आकार: | ओडी 80 मिमी से नीचे, ढेर की ऊंचाई 45 मिमी से नीचे |
---|---|---|---|
पाउडर कोटिंग मशीन की रचना: | प्री-हीटिंग जोन, कूलिंग जोन, कोटिंग जोन और क्योरिंग जोन | रोटर आर्मर प्रकार: | सूक्ष्म मोटर के लिए छोटे आर्मचर |
आवेदन: | ऑटोमोटिव, मोटरसाइकिल, इलेक्ट्रिक साइकिल, खिलौना और घरेलू उपकरणों की छोटी इलेक्ट्रोमोटर। | इलेक्ट्रोस्टैटिक पाउडर राल: | 3M, AKZO नोबेल |
स्वचालन प्रकार: | पूरी तरह से स्वचालित | बिक्री के बाद: | विदेशों में सेवा मशीनरी के लिए इंजीनियर उपलब्ध हैं |
स्किव आर्मचर स्टैक कैप्सुलेशन के लिए फ्लुइडिज्ड बेड पाउडर कोटिंग मशीन
आवेदनः
सूक्ष्म रोटर इन्सुलेटिंग कोटिंग | ऑटोमोबाइल, मोटरसाइकिल, इलेक्ट्रिक साइकिल, खिलौना और छोटे इलेक्ट्रिक मोटर |
वाहन के घटक | एबीएस, एचवीएसी, विंडो लिफ्ट, सीट समायोजक, सनरूफ और एंटीना, विंडशीयर वाइपर और ईंधन पंप आर्मचर |
चलती वाहन | मोटरसाइकिल, इलेक्ट्रिक साइकिल |
घरेलू उपकरण | विद्युत उपकरण, विद्युत टूथब्रश |
आर्मर का आकार OD | 8 मिमी से 60 मिमी |
प्रति शिफ्ट आर्मर आउटपुट | 2500pcs प्रति 8 घंटे के लिए आर्मचर ओडी आकार 30mm ~ 40mm |
राल इन्सुलेशन वर्ग | बी, एफ, एच 120°C, 155°C, 180°C, चीन के लिए स्थानीय >155°C व्यापक रूप से उपयोग किया जाता है |
सभी मोटर अनुप्रयोगों में, ऑटोमोबाइल मोटर सबसे अधिक मांग वाले हैं और सबसे अधिक लाभ उठा सकते हैं
epoxy कोटिंग पाउडर का उपयोग करके स्लॉट इन्सुलेशन से।
1मोटरों के ऑटोमोबाइल अनुप्रयोगों में आवरण शामिल हैं,वाहन के घटक जैसे
एबीएस, एचवीएसी, विंडो लिफ्ट, सीट समायोजक, सनरूफ और एंटीना, विंडशीपर और ईंधन पंप आर्मचर,
मोटरसाइकिल, इलेक्ट्रिक साइकिल, खिलौना और घरेलू उपकरणों के छोटे इलेक्ट्रोमोटर रोटर और बहुत कुछ।
2ऑटोमोबाइल मोटर्स के अलावा, औद्योगिक मोटर्स भी एपॉक्सी कोटिंग पाउडर से लाभान्वित हो सकते हैं
औद्योगिक मोटर अनुप्रयोगों में विद्युत उपकरण, घरेलू उपकरण आदि शामिल हैं।

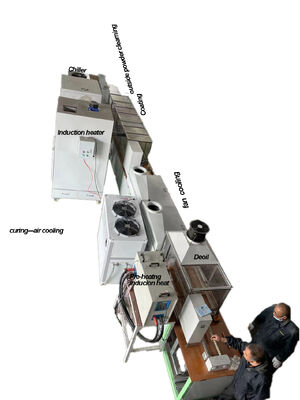

कार्य प्रक्रिया:
उच्च आवृत्ति डीओइल---फैन कूलिंग---कोटिंग---बाहरी पाउडर क्लीनिंग---क्युरिंग---एयर कूलिंग
इलेक्ट्रोस्टैटिक राल कोटिंग मशीन पूर्व ताप क्षेत्र, शीतलन क्षेत्र, राल कोटिंग क्षेत्र और
उपचार क्षेत्र।
रोटर/आर्मर को कोटिंग के लिए पेंच द्वारा इलेक्ट्रोस्टैटिक फ्लुइडिंग बेड में स्थानांतरित किया जाता है।
इसकी सतह पर लेपित, और फिर उच्च आवृत्ति हीटिंग द्वारा इलाज किया।
इलेक्ट्रोस्टैटिक पाउडर कोटिंग को आम तौर पर तीन प्रक्रियाओं में विभाजित किया जाता है, वे राल कोटिंग हैं,
मोटर आर्मचर या स्टेटर की सतह के खरोंच उपकरण द्वारा अतिरिक्त पाउडर को हटा दें।
पाउडर कोटिंग प्रक्रिया इलेक्ट्रोस्टैटिक तरल पदार्थ बिस्तर पर किया जाता है, फिर खरोंचने की
साफ पाउडर, स्क्रैपिंग के बाद, आर्मचर/रोटर या स्टेटर उच्च आवृत्ति प्रेरण हीटर से गुजरते हैं
इस तरह से पाउडर को किसी वस्तु पर लगाकर सब्सट्रेट से बांधा जा सकता है और एकजुट हो सकता है।
एक चिकनी, निरंतर, अनिवार्य रूप से समान, मोटी कोटिंग में।
राल 3M या AkzoNobel के लिए उपयोग में नमी-प्रूफिंग और इन्सुलेटिंग आर्मचर, रोटर, स्टेटर,
बसों की छड़ें और अन्य मोटर भाग।
इलेक्ट्रोस्टैटिक पाउडर कोटिंग मशीन में पाउडर रिकवरी रीसाइक्लिंग डिवाइस होता है,
उपकरण में एक धूल चूषण पाइप शामिल है जो कोटिंग डिवाइस के अनुरूप है,
पाउडर सफाई उपकरण और इलेक्ट्रोस्टैटिक पाउडर कोटिंग मशीन फ्रेम में स्थित उपकरण।
अलग-अलग धूल चूसने के पाइप कुल धूल इकट्ठा करने वाले पाइप पर केंद्रित हैं।
कुल धुलाई पाइप चक्रवात विभाजक के लिए पाउडर भेजने,
चक्रवात विभाजक के ऊपर एक आउटलेट पाइप है, और निचले छोर पर एक पाउडर संग्रह पाइप है जो
पाउडर फीडर से जुड़ा हुआ।
पैरामीटरः
आर्मचर ओडीः ग्राहक के चित्र के अनुसार
कोर की लंबाईः ग्राहक के चित्र के अनुसार
शाफ्ट की लंबाईः ग्राहक के चित्र के अनुसार
आउटपुटः ग्राहक के अनुरोध पर
कोटिंग मोटाईः 0.15-0.5 मिमी समायोज्य
आर्मचर स्थानांतरण गतिः 0.1-15. मीटर प्रति मिनट
मॉडल | 100 | 80GG | 80GD | 50H | प्रयोगशाला मॉडल | नोट |
|
भाग का आकार | अधिकतम ओवरडोज | 160 | 120 | 120 | 100 | 200 | अनुकूलित किया जा सकता है |
अधिकतम कोर लंबाई | 50 | 50 | 50 | 50 | 80 | ||
शाफ्ट की अधिकतम लंबाई | 180 | 180 | 180 | 180 | 180 | ||
स्थानांतरण गति m/min | 0.1-1.5 | 0.1-1.5 | 0.1-1.5 | 0.1-1.5 | इलेक्ट्रॉनिक ड्राइविंग | स्टेपलेस समायोज्य | |
आउटपुट ((पीसी/घंटा) | 2500 | 1500 | 1500 | 800 | १०-६० | фMax≤20 मिमी | |
कठोरता विधि | उच्च आवृत्ति | उच्च आवृत्ति | उच्च आवृत्ति | कटिंग ओवन | उपचार ओवन |
ओवन ग्राहक द्वारा तैयार किया जाता है | |
कोटिंग मोटाई ((मिमी) | 0.15 मिमी - 0.5 मिमी के भीतर समायोज्य |
उपरोक्त पैरामीटर केवल संदर्भ के लिए है
