स्थिति: | नया | परीक्षण उत्पाद: | 96 से कम कम्यूटेटर बार के साथ आर्मर |
---|---|---|---|
वर्किंग स्टेशन: | दो स्टेशन | प्रयोग हेतु वस्तू: | डायलेक्ट्रिक शक्ति, डीसी प्रतिरोध आदि |
बिक्री के बाद: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स | प्रमाणपत्र: | मुख्य भाग सीई |
हाई लाइट: | उच्च वोल्टेज परीक्षण उपकरण,आर्मचर परीक्षण मशीन |

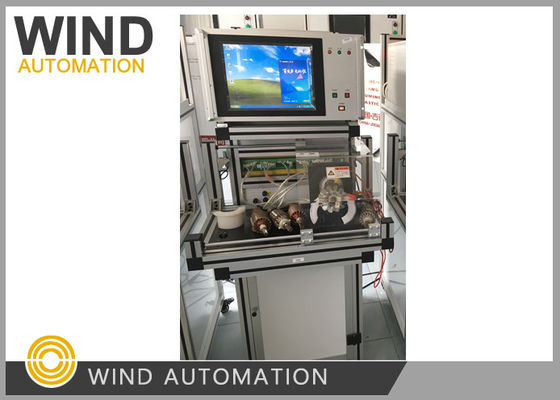

डबल स्टेशन आर्मचर परीक्षण पैनल रोटर विश्लेषक कम्यूटेटर बार 96 से नीचे WIND-ATS-300
(1)आवेदन
इस आर्मचर परीक्षण मशीन 96 से कम कम्यूटेटर सलाखों के साथ आर्मचर का परीक्षण
वेल्डिंग, वाइंडिंग की उत्पादन प्रक्रिया में रोटर (बढ़ाई) दोषों की त्वरित और सटीक पहचान,
परिष्करण आदि, और दोष बिंदु का स्थान, ताकि ऑपरेटर को खराब उत्पाद की मरम्मत करने में आसानी हो सके।
a. वेल्डिंग प्रतिरोध के छोटे प्रतिरोध के लिए, प्रणाली प्रत्यक्ष माप विधि को अपनाती है
और सही मायने में कम्यूटेटर की वेल्डिंग स्थिति को दर्शाता है।
b. उच्च वोल्टेज परीक्षण का वोल्टेज स्वचालित रूप से समायोजित और उत्पन्न किया जाता है, स्थिर और सुविधाजनक है।
c. बिजली आवृत्ति के 3 सेट तक वोल्टेज परीक्षण का सामना करते हैं विभिन्न उत्पादों की जरूरतों को पूरा करते हैं।
d. सभी मानक मापदंडों को एक क्लिक मोड में स्वचालित रूप से पढ़ा जाता है, बोझिल को सरल बनाता है
पैरामीटर सेट करने की प्रक्रिया।
डबल स्टेशन परीक्षण फिक्स्चर डिजाइन उत्पादन दक्षता में काफी सुधार करता है।
f. उपकरण परीक्षण समारोह के अनुसार मॉड्यूलर रूप से डिज़ाइन किया गया है, इसलिए काम अधिक स्थिर है
और रखरखाव और रखरखाव अधिक सुविधाजनक हैं।
(2)परीक्षण वस्तु
1विद्युतरोधक शक्ति (हाय-पावर, हाई-पॉट) परीक्षण, आर्मचर और कॉइल
2. अलमारी और कॉइल के बीच इन्सुलेशन प्रतिरोध
3. घुमाओ घुमाओ इन्सुलेशन, कॉइल और कॉइल के बीच
4. कम्यूटेटर सेगमेंट और सेगमेंट के बीच ठंड प्रतिरोध
5वेल्डिंग प्रतिरोध, कम्यूटेटर खंड और कॉइल वेल्डिंग बिंदु के बीच
(3)परीक्षक का संचालन

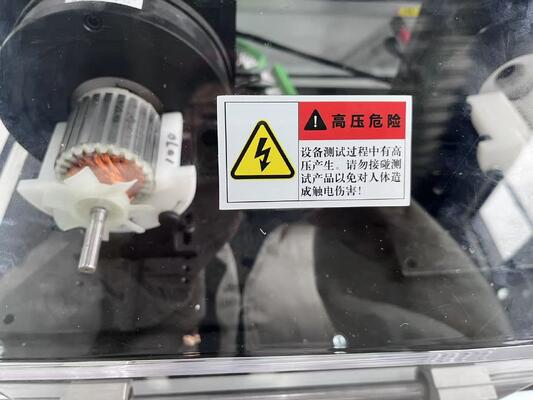

लोडिंग और परीक्षण मोड को सुरक्षा कवर को स्लाइड करके स्थानांतरित किया जा सकता है।
परीक्षण पैनल एक बार परीक्षण शुरू करता है जब सुरक्षा कवर काम स्टेशन पर स्लाइड किया जाता है।
(4)तकनीकी डेटा
WIND-ATS-300 | तारों की संख्या: ≤ 96 | |
परीक्षण आइटम | परीक्षण विवरण | परीक्षण परिणाम |
0.001Ω-1000Ω | ≤±0.5%पूरा पैमाने | |
इंटर-चिप प्रतिरोध | स्वतः परिवेश तापमान मुआवजा | |
0.001mΩ-10mΩ | ±10μΩ | |
वेल्डिंग प्रतिरोध | ||
0.01Ω-1000Ω | ≤±0.5%पूरा पैमाने | |
180 प्रतिरोध | स्वतः परिवेश तापमान मुआवजा | |
100-2000Vpp | ±2.5% | |
उछाल | (अधिकतम 96 सेट तरंग रूप) | |
डीसी 500 वी | 0.1-500MΩ | |
अलगाव प्रतिरोध | ≤±2.5% पूर्ण पैमाने | |
AC 100-2000V | 0-20mA | |
हाइपोट | (2 सेट हाई पॉट टेस्ट) | ≤±2.5% पूर्ण पैमाने |
शक्तिः AC220V ±10% @50Hz
हवा का दबाव: 0.4-0.6Mpa
तापमानः 0-45°C
आर्मचर परीक्षण मशीन निर्माता के नमूने की आवश्यकता हैः
