उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
स्थिति: | नया | नियंत्रक: | 4 अक्ष सीएनसी |
---|---|---|---|
वर्किंग स्टेशन: | सिंगल स्टेशन | तार मापक: | 0.8 मिमी AWG24 से नीचे |
स्वचालित प्रकार: | पूरी तरह से स्वचालित | मशीन का रंग: | सफ़ेद या ग्राहक की आवश्यकता के अनुसार |
बिक्री के बाद घुमावदार गति: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स | ||
हाई लाइट: | सुई घुमावदार,बीएलडीसी घुमावदार मशीन |

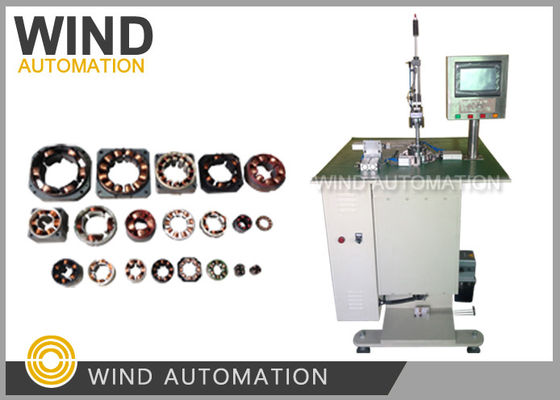

सीएनसी 4 अक्ष कैम इंडेक्सिंग पतली तार 0.5 मिमी से नीचे स्टेटर सुई घुमावदार मशीनWIND-3-नेडल
(1)आवेदन
हुड मोटर, हेयर कर्लर मोटर, सर्वो मोटर, ब्रशलेस मोटर, स्टेपर मोटर, प्रशंसक मोटर,
ब्लेडलेस फैन मोटर, मालिश कुर्सी मोटर, इलेक्ट्रिक टूल्स मोटर और अन्य प्रकार के ब्रशलेस डीसी मोटर
(2)प्रतिस्पर्धात्मक लाभ
यह मशीन एक समय में 3 स्लॉट को घुमा सकती है
(6 स्लॉट 2 बार में, 9 स्लॉट 3 बार में समाप्त हुए)
(3)पैरामीटर
तार का व्यास | 0.1mm से 0.8mm (AWG20 से AWG38) |
कार्यस्थल | एकल स्टेशन |
स्टेटर आईडी | 12 से 80 मिमी |
स्टेटर ओडी | 20 से 100 मिमी |
स्टेटर स्टैक ऊंचाई | 3 मिमी से 70 मिमी |
स्लॉट | 2 से 24 स्लॉट |
गति | 0 से 500 आरपीएम |
विद्युत आपूर्ति | 220V,50Hz |
आयाम | 800 मिमी * 800 मिमी * 1500 मिमी |
वजन | लगभग 330KGS |
(4)विन्यास
नियंत्रक: 4 अक्ष सीएनसी
गाइड स्क्रू रॉडः टीबीआई
टच स्क्रीनः वाइनव्यू 7'
मुख्य मोटर (विंडिंग): मिग सर्वो मोटर 1.2KW
एरेइंग मोटर: शेनली रिड्यूसर
सूचकांक मोटरःकांग्रून 34HY9401-32B स्टेपिंग मोटर (कैम ड्राइव)
सेंसर: पैनासोनिक
स्विच पावर सप्लाईः मीन वेल
असरः NSK
नीचे दिए गए नमूने मशीन निर्माण और चालू करने के लिए आवश्यक हैंः
1. स्टेटर स्टैक 5pcs बिना घुमाव के
2घाव स्टेटर 1 पीसी
3. तांबे के तार 1 रोल 15pcs स्टेटर घुमावदार के लिए पर्याप्त है
बीएलडीसी के विशिष्ट अनुप्रयोग
बीएलडीसी मोटर के अनुप्रयोगों की एक विस्तृत श्रृंखला है, जैसे ऑटोमोटिव, उपकरण, औद्योगिक औद्योगिक नियंत्रण,
सामान्य तौर पर, बीएलडीसी को निम्नलिखित तीन मुख्य उद्देश्यों में विभाजित किया जा सकता हैः
निरंतर भार अनुप्रयोग, परिवर्तनीय भार अनुप्रयोग, पोजिशनिंग अनुप्रयोग
1निरंतर भार लागू करना
इस प्रकार के अनुप्रयोग का उपयोग मुख्य रूप से उन क्षेत्रों में किया जाता है जिनमें एक निश्चित घूर्णन गति की आवश्यकता होती है लेकिन कम गति होती है।
घूर्णन गति की सटीकता पर आवश्यकताएं, जैसे कि प्रशंसकों, पंपिंग मशीनों जैसे अनुप्रयोग,
आमतौर पर इस प्रकार का अनुप्रयोग अपेक्षाकृत कम लागत का होता है और ज्यादातर ओपन-लूप नियंत्रण होता है।
2. परिवर्तनीय भार अनुप्रयोग
यह श्रेणी मुख्य रूप से उन अनुप्रयोगों को संदर्भित करती है जहां मोटर की गति को एक निश्चित सीमा के भीतर बदलने की आवश्यकता होती है।
ऐसे अनुप्रयोगों में उच्च गति विशेषताओं और गतिशीलता पर अधिक आवश्यकताएं हैं।
घरेलू वाशिंग मशीन, ड्रायर और कंप्रेसर अच्छे हैं
उदाहरण: ऑटोमोबाइल उद्योग में, तेल पंप नियंत्रण, विद्युत नियंत्रक, इंजन नियंत्रण और
इलेक्ट्रॉनिक उपकरण भी अच्छे उदाहरण हैं। विमानन में भी कई अनुप्रयोग हैं, जैसे
इस क्षेत्र में मोटर फीडबैक डिवाइस अक्सर
नियंत्रण के लिए अर्ध-खुले लूप और बंद लूप बनाने के लिए प्रयोग किया जाता है। इसके लिए जटिल नियंत्रण एल्गोरिदम की आवश्यकता होती है,
नियंत्रक की जटिलता को बढ़ाते हुए सिस्टम की लागत भी बढ़ जाती है।
3. पोजिशनिंग आवेदन
अधिकांश औद्योगिक नियंत्रण और स्वचालन अनुप्रयोग इस श्रेणी में आते हैं।
वितरण, जैसे गियर या कन्वेयर बेल्ट, अक्सर किया जाता है, इसलिए प्रणाली पर विशेष आवश्यकताएं हैं
गतिशील प्रतिक्रिया और मोटर की गति का टोक़, और इन अनुप्रयोगों को भी बदलने की आवश्यकता हो सकती है
किसी भी समय मोटर की दिशा। मोटर निरंतर गति, त्वरण, कमी में काम कर सकते हैं
इन चरणों के दौरान लोड में परिवर्तन हो सकता है।
आमतौर पर इस प्रकार के नियंत्रण बंद-लूप नियंत्रण का उपयोग करता है, यहां तक कि टॉर्क, गति, और स्थिति के साथ
तीन नियंत्रण लूप फोटोइलेक्ट्रिक एन्कोडर और कुछ सिंक्रनाइज़ेशन उपकरण का उपयोग किया जा सकता है
गति माप के लिए कभी कभी इन सेंसरों सापेक्ष स्थिति और माप के लिए प्रयोग किया जाता है
कभी कभी पूर्ण स्थिति को मापने के लिए। इनमें से कई प्रक्रिया नियंत्रण, यांत्रिक नियंत्रण, और
परिवहन नियंत्रण इस श्रेणी में आते हैं।
सामान्य तौर पर, ब्रशलेस मोटर्स में उच्च गति/टॉर्क अनुपात, अच्छी गतिशील विशेषताएं, उच्च दक्षता,
लंबे जीवन, कम शोर, व्यापक गति रेंज, और पारंपरिक ब्रश की तुलना में विनिर्माण में आसानी
मोटर और प्रेरण मोटर. उत्कृष्ट विशेषताएं. विशेष रूप से प्रति यूनिट वॉल्यूम आउटपुट शक्ति
इन उत्कृष्ट विशेषताओं के कारण इसका उपयोग आकार और वजन के प्रति संवेदनशील अनुप्रयोगों में किया जा सकता है।
make BLDC का औद्योगिक नियंत्रण, ऑटोमोबाइल उद्योग के क्षेत्र में बहुत व्यापक अनुप्रयोग है,
एयरोस्पेस और इतने पर!
