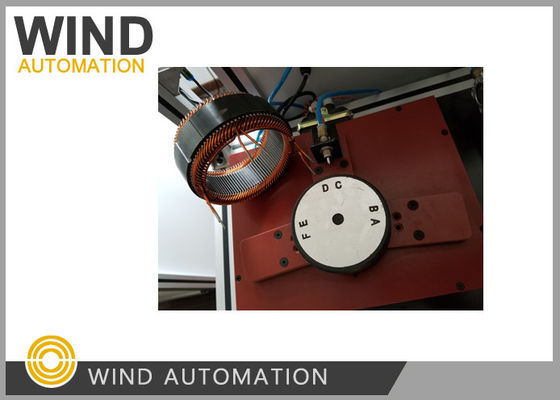

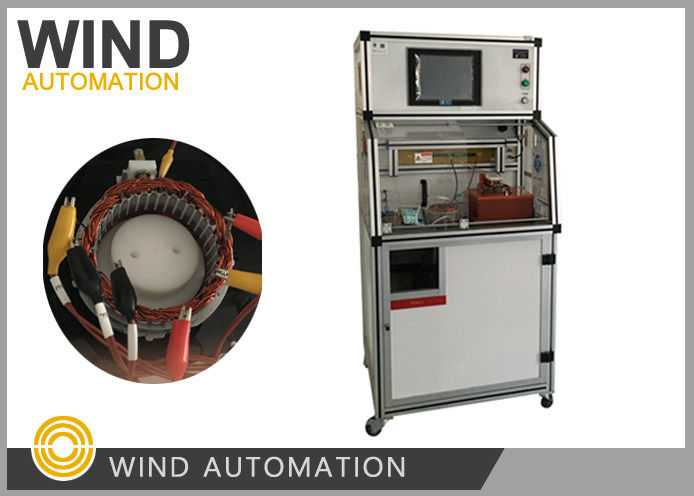

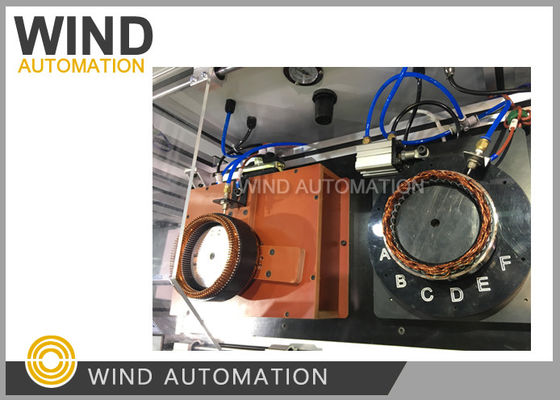

कार जनरेटर अल्टरनेटर स्टेटर परीक्षण मशीन गुणवत्ता विश्लेषण

(2) टेस्टिंग आइटम और सटीकता

1. डीसी कूलिंग स्टेट रेजिस्टेंस टेस्ट

टेस्ट विधि: फोर पॉइंट्स, ऑटो करेक्टिंग एम्बिएंट टेम्परेचर फंक्शन के साथ

स्टैंडर्ड टेम्परेचर सेट किया जा सकता है, वायर कनेक्शन खरीदार की आवश्यकता के अनुसार

टेस्ट रेंज: 0.01Ω--1000Ω

टेस्ट टॉलरेंस: ±0.5%

2. डाइइलेक्ट्रिक स्ट्रेंथ

फेज के बीच हाई वोल्टेज पास करें

टेस्ट कंडीशन: एसी 100V-3000V एडजस्टेबल

वोल्टेज टॉलरेंस: ±2.5%

करंट लीकेज रेंज: 0.1-20mA

करंट टॉलरेंस: ±1%

टाइम: 1सेकंड ~ 10सेकंड (सॉफ्टवेयर सेटिंग)

3. इंसुलेशन रेजिस्टेंस

टेस्ट कंडीशन: डीसी 500V / 1000V

रेंज: 1MΩ ~ 1000MΩ

टॉलरेंस: ±2.5%

4. टर्न टू टर्न इंसुलेशन

टेस्ट कंडीशन: एक क्वालिफाइड स्टेटर को स्टैंडर्ड सैंपल के रूप में लेना, और उसके टेस्ट कर्व और डेटा को कंप्यूटर में सेव करना। फिर स्टैंडर्ड वाले और टेस्ट किए जाने वाले स्टेटर के वैल्यू की तुलना करना, फ्रीक्वेंसी के एरिया और रिलेटिव एरर वैल्यू की गणना करना, और फिर रिलेटिव एरर वैल्यू की अपर लिमिट वैल्यू का पता लगाना।

पल्स वोल्टेज पीक वैल्यू: 100V-3000V

पल्स पीक वैल्यू टॉलरेंस: ±2.5%

छोटे इंडक्टिव स्टेटर्स का पता लगाने के लिए उपयुक्त

क्राइटेरियन वैल्यू सेटिंग: ΔS और Δf के प्रतिशत के अनुसार निष्कर्ष निकालना, सेटिंग रेंज 1%-99% है

5. रेजिस्टेंस का बैलेंस

कॉइल्स के बीच रेजिस्टेंस का बैलेंस निर्धारित करें
