डायनोमीटर बीएलडीसी मोटर स्टेटर परीक्षण डीसी प्रतिरोध इंडक्टेंस सर्ज आइसोलेशन रोटेशन

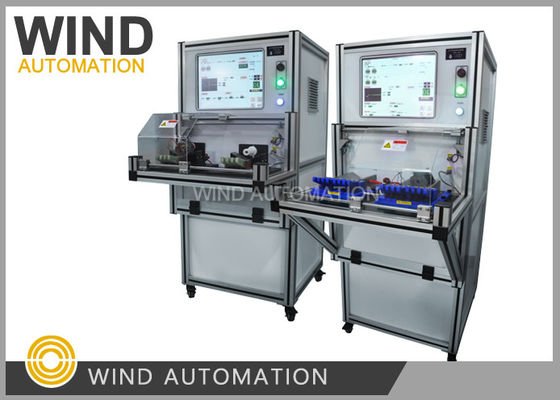

डायनोमीटर बीएलडीसी मोटर स्टेटर परीक्षक डीसी प्रतिरोध प्रेरण वृद्धि अलगाव हाइ-पॉट रोटेशन WIND-DTS-300

(1)स्टेटर टेस्टिंग मशीन प्रतिस्पर्धात्मक लाभ

    1परीक्षण आइटम मॉड्यूलर डिजाइन,

प्रत्येक परीक्षण आइटम सहित डीसी प्रतिरोध, प्रेरण परीक्षण, सर्ज परीक्षण, इन्सुलेशन प्रतिरोध,

हाइ-पॉट को एक अलग परीक्षण सर्किट बोर्ड में मॉड्यूलर किया गया था।

2इस परीक्षण मशीन के 15 से 20 टुकड़े हर महीने मोटर निर्माताओं को भेजे जाते थे।

(2)परीक्षण आइटम

1डीसी प्रतिरोध परीक्षण (तीन चरण संतुलन परीक्षण, चरण संतुलन परीक्षण शामिल हैं)

परीक्षण सीमाः 0.001Ω--1000Ω

परीक्षण लूपः अधिकतम 4 लूप (विस्तार योग्य)

पुनः परीक्षण सटीकताः ≤±0.5%

परीक्षण विधिः चार बिंदु,पर्यावरण तापमान के लिए स्वतः सुधार समारोह के साथ

या इन्फ्रारेड सेंसर तापमान मुआवजा (वैकल्पिक)

प्रतिरोध में तापमान-प्रेरित परिवर्तनों को समाप्त कर सकता है

2प्रेरण परीक्षण

परीक्षण सीमाः0.1μH ️ 999H

परीक्षण लूपः अधिकतम 4 लूप (विस्तार योग्य)

पुनः परीक्षण सटीकताः ≤±1.0%

परीक्षण विधिःचार बिंदु सटीकता सुनिश्चित करते हैं

3. सर्ज टेस्ट

चरणों के बीच उच्च वोल्टेज पारित करें

परीक्षण की स्थितिः AC 100V-3000V समायोज्य

पल्स पीक:0.5msec

नमूनाकरण आवृत्तिः0-20MHz

परीक्षण लूपः 4 लूप

पुनः परीक्षण की सटीकताः< ±2.5%

न्याय करने की विधिःक्षेत्र अंतर के अनुसार ((इंडक्टेंस और ऊर्जा हानि के प्रति संवेदनशील)

मानक तरंगरूप सफेद है, ठीक तरंगरूप हरा है, एनजी तरंगरूप लाल है

4इन्सुलेशन प्रतिरोध

परीक्षण की स्थितिः DC 500V / 1000V

रेंजः 0.1MΩ 1000MΩ

सहिष्णुताः ±2.5%

5हाइ-पॉट (डिलेक्ट्रिक शक्ति) AC 100-1000V

परीक्षण का समय:1~10 सेकंड (0.1 सेकंड/समय)

रेंजः0.1-20 mA

सहिष्णुताः ≤±2.5%

6घूर्णन दिशा परीक्षण

घड़ी की दिशा में/ घड़ी की दिशा के विरुद्ध


(3)तकनीकी डेटा

(4)चक्र समय

लगभग 6 सेकंड

एचएस कोडः9030390000
