उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
प्रयोग हेतु वस्तू: | डीसी प्रतिरोध, अलगाव प्रतिरोध, वृद्धि, हिपोट | आर्मेचर प्रकार: | मोटर आर्मेचर शुरू करना |
---|---|---|---|
वर्किंग स्टेशन: | डबल स्टेशन | स्वचालन प्रकार: | स्वचालित स्थिति |
आइटम सामग्री प्रदर्शन का परीक्षण: | परीक्षण परिणाम एक-एक करके स्क्रीन पर सहज ज्ञान युक्त प्रदर्शन | आर्मर स्लॉट: | 13, 17, 19 (कुछ), 21,23,25,27, 28,29,33स्लॉट (सामान्य) |
हाई लाइट: | आर्मचर परीक्षण मशीन,आर्मेचर परीक्षक |

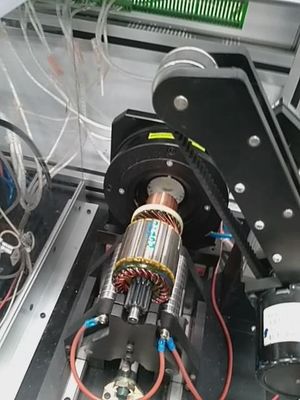

स्टार्टर आर्मचर एनालिसिस क्वालिटी चेकर मशीन ऑटोमैटिक टेस्टिंग पैनल WIND-ATS-02
(1)आवेदन
स्टार्टर आर्मेचर 36 स्लॉट तक
जिसमें 13, 17, 19 (कुछ), 21,23,25,27, 28,29,33 स्लॉट (सामान्य)
(2)लाभ
स्वचालित पोजिशनिंग, ऑपरेटर को प्रारंभिक पोजिशनिंग को मैन्युअल रूप से जांचने की आवश्यकता नहीं है
b. सबसे बड़ा स्टार्टिंग आर्मचर निर्माता 10pcs से अधिक का आदेश दिया और 100% संतुष्टि
परीक्षण पैनल चक्र समयः 8 ~ 9s (33bar के अनुसार)
(3)तकनीकी डेटा
परीक्षण वस्तु
|
परीक्षण विधि
|
बार से बार प्रतिरोध,0.01mΩ~10mΩ (सीमा से बाहर का प्रदर्शन ओवर)
|
सटीकता सुनिश्चित करने के लिए चार-टर्मिनल माप
|
वेल्डिंग प्रतिरोध,0.001mΩ-10mΩ (सीमा से बाहर का प्रदर्शन ओवर)
|
सटीकता सुनिश्चित करने के लिए छह-टर्मिनल माप
|
पार प्रतिरोध 0.01mΩ-10mΩ
|
सटीकता सुनिश्चित करने के लिए चार-टर्मिनल माप
|
वोल्टेज 100-1000V (100V/समय) पल्स क्रस्ट:0.5u सेक, आवृत्ति 1~40MHz
|
मानक तरंग रूप लिखना है, ठीक है तरंग रूप हरा है, एनजी तरंगरूप लाल है
|
अलगाव प्रतिरोध DC 500V परीक्षण का समय:1~10 सेकंड (0.1 सेकंड/समय)
|
रेंज:1~500MΩ सटीकताः ≤±5%
|
हाइपोट एसी 100-1000 वी
|
परीक्षण का समय:1~10 सेकंड (0.1 सेकंड/समय)
|
(4)मुख्य विन्यास
टच स्क्रीन नमूनाकरण चिपः बीबी रिलेःNAIS उच्च वोल्टेज रिलेःMeder
वायवीय भागःएयरटेक
बिजलीः एसी 220V,50Hz
हवा का दबाव:0.4~0.6MPa
तापमानः0~45°C
आयामः 950mm*1250mm*580mm
एचएस कोडः9030390000
(5)फिक्स्चर सहिष्णुता सीमा
आर्मचर के प्रकारों के लिए, फिक्स्चर की आवश्यकता होती है और सहिष्णुता अनुकूलन निम्नानुसार हैः
1. एक ही स्लॉट सलाखों के साथ आर्मर कम्यूटेटर, बाहरी व्यास सहिष्णुता +4 मिमी है
2जब आर्मचर के बाहरी व्यास में परिवर्तन होता है, तो होल्डिंग फिक्स्चर को बदला जाना चाहिए।
(6)पहने हुए भाग
1संचार संपर्क पिन (स्वचालित प्रकार के लिए एक वर्ष, मैनुअल लोडिंग प्रकार के लिए आधा वर्ष)
2रबर रिंग फिटिंग
प्रश्न और उत्तर
पूछिए:
यह मेरे लिए स्पष्ट नहीं है कि यह प्रतिशत 25% 30% है। हम जानते हैं कि वृद्धि परीक्षण एक तुलनात्मक परीक्षण है
परिणामों के लिए लहर. अपने मैनुअल में बता रहा है कि 5% के परिणाम विचलन. कृपया मुझे बेहतर क्यों समझाने
उदाहरण के लिए, नाड़ी 1100 से 1050 तक बदलती है?
उत्तर:
अधिभार परीक्षण का उपयोग उच्च वोल्टेज पल्स वोल्टेज को घुमावों पर लागू किया जाता है, क्षय और दोलन की तुलना करके
यह निर्धारित करने के लिए कि घुमाव में कोई समस्या है या नहीं,
परिणाम नमूना तरंग रूप और परीक्षण तरंग रूप के क्षेत्र अंतर की तुलना है, S1-S0/S0 है
प्रतिशत, यह "Judge Uper ((%) " के भीतर होना चाहिए,
आम तौर पर हमारे कुछ स्थानीय उपयोगकर्ता, स्टार्टर आर्मचर निर्माता इसे 25% ~ 30% पर सेट करते हैं।
और पल्स वोल्टेज डीसी नहीं है, यह वैकल्पिक है,
उदाहरण के लिए जब आप 1000V इनपुट, यह 1100V या 1050V हो सकता है,
वर्तमान में लागू वोल्टेज परिणाम, ऊर्जा रिलीज की गति भी हर बार अलग है,
तो दिखाया गया डेटा केवल एक संदर्भ है, यह हर बार अलग होगा,
सामान्य तौर पर, सर्ज परीक्षण का परिणाम मात्रात्मक होने के बजाय गुणात्मक होता है।
