उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
स्टेटर का घुमावदार तरीका: | चाहे डेल्टा या स्टार वाइंडिंग रास्ता | सुई नं.: | एक सुई या दो सुई या तीन सुई |
---|---|---|---|
सरणी बनाना: | क्या स्टेटर घुमावदार आरेख के अनुसार सरणी | स्वचालन प्रकार: | पूरी तरह से स्वचालित |
मशीन का रंग: | सफ़ेद या ग्राहक की आवश्यकता के अनुसार | बिक्री के बाद: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स |
हाई लाइट: | सुई घुमावदार,मोटर स्टेटर वाइंडिंग मशीन |

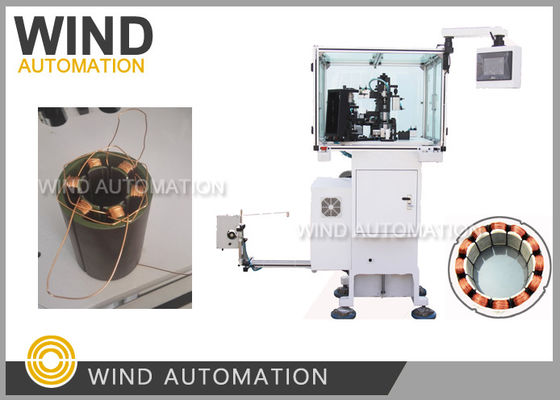

बीएलडीसी मोटर स्टेटर सुई घुमावदार मशीन दांत कॉइल नल तार WIND-2-TSM के साथ
आवेदनः
दांत घुमावदार मशीन WIND-2-TSM उत्पादनम्यूटी पोल BLDC स्टेटर वाइंडर सुई घुमावदारस्टेटर के लिए
6 ध्रुवों, 8 ध्रुवों,9 ध्रुवों, 10 ध्रुवों,12 ध्रुवों, 14 ध्रुवों,18 ध्रुवों के साथ
सभी प्रकार के BLDC मोटर, स्टेपिंग मोटर, प्रशंसक मोटर स्टेटर को WIND-2-TSM श्रृंखला द्वारा घुमाया जा सकता है
विभिन्न प्रकार के घुमावदार विधि के साथ arraying, पुल तार प्लेसमेंट के साथ, तार टैपिंग कवरिंग स्टेटर
अलग-अलग घुमावदार तरीके से।
लाभः
1. छोटे और बड़े आकार, भारी या हल्के वजन के सभी प्रकार के बीएलडीसी स्टेटरों के लिए व्यापक अनुप्रयोग,
तार का बड़ा या छोटा आकार, तारों के विस्थापन की आवश्यकता है या नहीं, तारों को टेप करना या नहीं
2. व्यापक तार गेज रेंज से0.08~1.2 मिमी (AWG17~AWG39)
3डेल्टा पीएलसी, डेल्टा सर्वो प्रणाली मानव-मशीन हस्तक्षेप और 6 में समृद्ध अनुभव,8,9,12 दांत
घुमावदार मशीन का अच्छा प्रदर्शन सुनिश्चित कर सकते हैं
पैरामीटर:
तार का व्यास:0.08 से 1.2 मिमी
स्टेटर आईडीः 19 मिमी से ऊपर
ढेर की ऊंचाईः 7 से 90 मिमी
हवा का दबाव:5~7 किलोग्राम/वर्ग सेंटीमीटर
शक्तिःAC380V 50/60Hz
वजन: लगभग 500 किलोग्राम
आयामः 1800 ((L) x 1150 ((W) x 1600 ((H) मिमी
स्वचालित ब्रशलेस स्टेटर वाइंडिंग मशीन श्रृंखला WIND-TSM विभिन्न प्रकार के वाइंडिंग के लिए उपयुक्त है
ब्रशलेस मोटर कॉइल्स के प्रकार। इमेलेड तार सीधे कॉइल कोर पर घुमाया जाता है।
स्टैटर कॉइल घुमाव और घुमाव को एम्बेड करने की पारंपरिक विधि, यह लागत को बचाता है
इमाइल्ड तार और कॉइल की संख्या में वृद्धि (इलेक्ट्रिक मोटर स्लॉट भरने की दर से संबंधित) ।
चुंबकीय प्रवाह मोटर की शक्ति को बढ़ाता है। यह मशीन WIND-TSM श्रृंखला स्वचालित रूप से कर सकते हैं
घुमाव, अनुक्रमण, अनुक्रमण, काटने और अन्य प्रक्रियाओं को पूरा करें। ऑपरेटर को केवल लेने की आवश्यकता है
स्टेटर को उठाने और रखने का काम, जो ऑपरेटर की श्रम तीव्रता को कम करता है और प्राप्त करता है
इसके अलावा मशीन में एक महत्वपूर्ण कार्यात्मक विशेषता है। तांबे के तार नोजल हैं
सेटिंग पैरामीटर के अनुसार चल रहा है, ताकि घाव तार पैकेज कॉम्पैक्ट, साफ, उत्कृष्ट है
और वह खूबसूरत है।
WIND-2-TSM के भागों की सूची | |||
भाग | नाम | विनिर्देश. | क'टी |
1 | स्पिंडल बेल्ट | HTD8M-776 | 1pc |
2 | सरणी बैंड | HTD8M-624 | 1pc |
3 | सूचकांक बेल्ट | 224XL | 1pc |
4 | फ्यूज | RT18-32 2A | 2pcs |
5 | फ्यूज | RT18-32 10A | 2pcs |
6 | चुंबकीय स्विच | AL-11RL-02 | 1pc |
8 | सिरेमिक पहिया | ¥4 | 2pcs |
उपकरण: | |||
1 | एलन चाबी | 8pcs | 1 सेट |
2 | खुले अंत की चाबी | 13-16 मिमी | 1pc |
3 | शब्द स्क्रूड्राइवर | 1.5 इंच | 1pc |
4 | फिलिप्स स्क्रूड्राइवर | 4 इंच | 1pc |
5 | कुंजी | 8pcs | 1 सेट |
6 | औजार बॉक्स | 1pc | |
7 | विकर्ण चिपकनेवाला | 1pc | |
कस्टम भाग | |||
1 | नोजल | 1pc |
कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
