स्टार्टर आर्मचर कॉइल्स हेयरपिन

चीन स्टार्टर आर्मचर कॉइल्स हेयरपिन आपूर्तिकर्ता

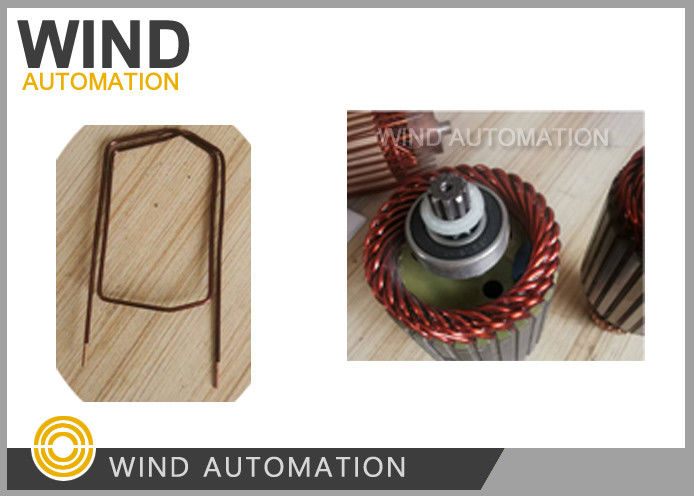

बड़ी छवि :  स्टार्टर आर्मचर कॉइल्स हेयरपिन

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीनी
ब्रांड नाम: WIND AUTOMATION
मॉडल संख्या: पवन-AWF

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1pc
पैकेजिंग विवरण: पैलेट का आकार 2000 मिमी * 800 मिमी * 1800 मिमी
प्रसव के समय: 60 कार्य दिवस
विस्तृत उत्पाद विवरण
महत्वपूर्ण कारक: आकार के बाल पिन मिलते हैं आर्मर आईडी, ओडी, ऊंचाई वर्किंग स्टेशन: संयुक्त मशीन
संभाले गए तार का आकार: 3मिमी*8मिमी, AWG9, AWG0 हेयरपिन बनाने की प्रक्रिया: काटना, इनामेल हटाना, ढालना
समय चक्र: तार की लंबाई से संबंधित चक्र समय एचएस कोड: 84798110

हेयरपिन फॉर्मिंग कंडक्टर कॉइल हेयर पिन रेक्टेंगुलर कॉइल ऑटो फॉर्म मशीन विंड-एडब्ल्यूएफ सीरीज



(1)अनुप्रयोग:



कम ड्यूटी वाली कारों का स्टार्टर







(2)लाभ:



 हेयरपिन चक्र समय



तार की लंबाई और आकार के अनुसार चक्र समय प्रति पीस 2.5s से 5s है





भरण लंबाई



सर्वो मोटर द्वारा नियंत्रित, समायोज्य





हेयरपिन बनाने की प्रक्रिया



सीधा करना, तार डालना, इनेमल हटाना (मतलब समय तार दबाना), काटना, बनाना

(काटने, बनाने और घुमाने के लिए तीन सिलेंडर U)









(3)बनाने की प्रक्रिया:

1. ऑटो फीडर यूनिट में रेक्टेंगुलर कॉइल लोड करें।

2. कॉइल को सीधा करना

3. कॉइल के फ्लैट टॉप और बॉटम साइड पर स्ट्रिपिंग - ग्राइंडिंग विधि या कटिंग विधि

4. कॉइल के लेफ्ट और राइट साइड पर स्ट्रिपिंग - ग्राइंडिंग विधि या कटिंग विधि

5. कॉइल में चैम्फर बनाना

6. सर्वो मोटर फीडिंग

7. कॉइल काटना - आवश्यक लंबाई

8. यू शेप बनाना

9. अंतिम आकार बनाना घुमाना

10. गुरुत्वाकर्षण च्यूट को अंतिम पिन पहुंचाएं





(4)विन्यास:



1. मित्सुबिशी पीएलसी, वीएनवीआईईडब्ल्यू 10-इंच टच स्क्रीन।



2. ताइवान एचआईविन रैखिक गाइड और मॉड्यूल, डेल्टा सर्वो मोटर लाइन। लाइन लंबाई समायोजन।



3. ताइवान निकोलस सटीक प्लैनेटरी रिड्यूसर।



4. ताइवान एयरटैक वायवीय पार्ट्स और सोलनॉइड वाल्व।



स्टार्टर आर्मेचर के लिए हेयरपिन बनाना आर्मेचर निर्माण प्रक्रिया में से एक है और जब आप पूछताछ भेजते हैं तो नीचे दी गई जानकारी की जांच करना आवश्यक है





1. गठित कंडक्टर ड्राइंग कंडक्टर के आकार और आर आकार के कोण की जांच करने के लिए
2. आर्मेचर लैमिनेशन ड्राइंग गठित तार के अनुकूलन की जांच करने के लिए जिसे मशीन या हाथ से आर्मेचर स्लॉट में डाला जाएगा
3. गठित तार डाला हुआ आर्मेचर नमूना वास्तविक नमूने के अनुसार टूलिंग की जांच और उत्पादन करने के लिए





वीडियो देखने के लिए कृपया नीचे दिए गए चित्र पर क्लिक करें
