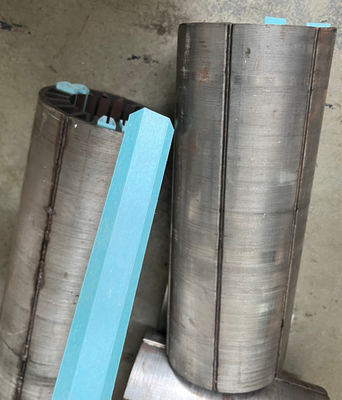

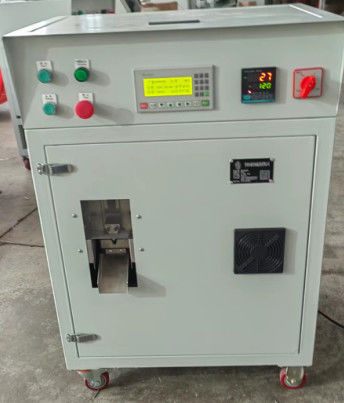

स्क्व स्लॉट पंप मोटर इन्सुलेशन पेपर पॉलिएस्टर फोर्मिंग क्रिसिंग कटिंग मशीन

आईटीइक्नीकलआंकड़ा

मशीन के आयाम (L*W*H) --700mm*600mm*1100mm

पैकेजिंग आयाम (L*W*H) --- 900mm*800mm*1400mm

मशीन का शुद्ध भार ----------150 किलोग्राम

काटने की गति ---------- 0.3-1 सेकंड/समय (समायोज्य)

वसा स्नेहन (12 ~ 15 दिनों में एक बार वसा तेल भरें)

Ⅱ. ओनियंत्रण के निर्देशबटन:

1. पावर स्विच ON स्विच इंडिकेटर लाइट चालू करें, मैन-मशीन इंटरफेस डिस्प्ले चालू होगा, और तापमान नियंत्रक प्रदर्शित होगा।

2. बिजली चालू होने के बाद, मशीन खुद को काट लेगी, ताकि काटने वाला कटर शीर्ष पर रुक जाए, और स्टैंडबाय स्थिति में, स्वचालित रूप से उत्पादन करने के लिए स्टार्ट बटन दबाएं।

3. मानव-मशीन इंटरफ़ेस के वर्तमान आउटपुट मान को शून्य पर रीसेट करें, आउटपुट की आवश्यक मात्रा सेट करें, और हीटर को आवश्यक तापमान तक गर्म होने की प्रतीक्षा करें,आवश्यक तापमान तापमान नियंत्रक द्वारा नियंत्रित किया जा सकता है, और तापमान सीमा 0 ~ 200 °C है।

4जब तापमान सेट तापमान तक पहुँच जाता है, तापमान नियंत्रक पर हीटिंग लैंप हरे से लाल में बदल जाएगा, यह दर्शाता है कि हीटर आवश्यक तापमान तक पहुंच गया है,और मशीन शुरू करने के बाद चलाने के लिए शुरू हो जाएगा प्रारंभ दबाएंऔर यांत्रिक संचालन में हीटिंग तापमान तापमान द्वारा निर्धारित किया जाता है

नियंत्रक स्वचालित रूप से हीटर को गर्म करता है ताकि हीटर को +/-5°C की निर्धारित तापमान सीमा के भीतर रखा जा सके।

5यांत्रिक संचालन में, स्टेपर मोटर को रोकने के लिए, आपको स्टॉप बटन दबाना होगा।

Ⅲ.नियंत्रक का कार्य

1बिजली स्विचः नियंत्रक यांत्रिक, विद्युत, विद्युत शक्ति चालू/बंद

2प्रारंभ करें: यांत्रिक स्टेपर मोटर को चालू करें।

3. रोकें: यांत्रिक स्टेपर मोटर को रोकें।

4- भेजें: कागज मोल्डिंग को रोल आउट करें।

5. कटः कागज का वह भाग काटें जिसे बाहर धकेल दिया जाता है।

6थर्मोस्टेटः हीटर का कार्य तापमान सेट करें

(श्रेणी 0~200°C)
