कुज सम्मिलन मशीन स्लॉट इन्सुलेशन मशीन आर्मेचर कॉइल और स्टैक डीएमडी पीएमपी

आर्मर कॉइल एंड स्टैक डीएमडी पीएमपी कुज फिलर्स प्लेसमेंट मोटर इन्सुलेशन मशीन WIND-IW-2

(1)आवेदनः

यह स्लॉट शीर्ष सेल बनाने और मशीन WIND-IW-2 स्वचालित रूप से बनाने के लिए डालने और बनाने के लिए कील डालने

कॉइल और स्टैक के लिए विद्युत इन्सुलेटर।

(2)पैरामीटरः

आर्मर ओ. डी.: 20-55 मिमी

टुकड़े टुकड़े की लंबाईः अधिकतम 60 मिमी

शाफ्ट की लंबाईः 32 ~ 250 मिमी

शाफ्ट ओ. डी.: 6~20 मिमी

स्लॉट संख्याः 8-24 स्लॉट

कम्यूटेटर ओ. डी.: 16~50 मिमी

कंकड़ की लंबाईः 15-60 मिमी

गति विनियमन सीमाः 0~60Hz

कंकड़ का आकारः फ्लैट, यू या आर आकार

कंकड़ की मोटाईः 0.2 मिमी ~ 2.0 मिमी

दक्षताः 0.5 सेकंड - 0.8 सेकंड/प्रति स्लॉट, लोडिंग-क्लैम्प फीडिंग-अनलोडिंग (कुल 8 ~ 10 सेकंड/चक्र के लिए)

12 स्लॉटआर्मचर)

वायु स्रोतः वायु दबावः 4~6 किलोग्राम/सेमी2

मशीन की शक्तिः 1.0KW

उपकरण/फिक्स्चरः तेजी से बदलती अखंडता बनाने वाली पहिया संरचना

वोल्टेजः AC220V± 10%, 50/60Hz

वजन: लगभग 400 किलोग्राम

आयामः (L) 910 x (W) 880 x (H) 1300 मिमी

(3)मुख्य घटक:

पीएलसीः MITSUBISHI या Omron प्रोग्राम करने योग्य नियंत्रक

रिले: ओएमआरओएन

निकटता स्विच: OMRON

MITSUBISHI या Panasonic आवृत्ति कनवर्टर

टच स्क्रीनः WENVIEW PLD(7")

एयर स्विच: MITSUBISHI

बिजली स्रोत: मिंगवेई

स्विच: श्नाइडर

ब्रेक: MIKIPULLEY (जापान का ब्रांड)

बॉल लेयरिंगः यूबीसी (यूएसए ब्रांड)

रैखिक मार्गदर्शकः एबीबीए (ताइवान का ब्रांड) या सीपीसी या शांगिंग

सिलेंडर: एसएमसी

वायु स्रोत उपचार तत्व या विद्युत चुम्बकीय वाल्वः SMC

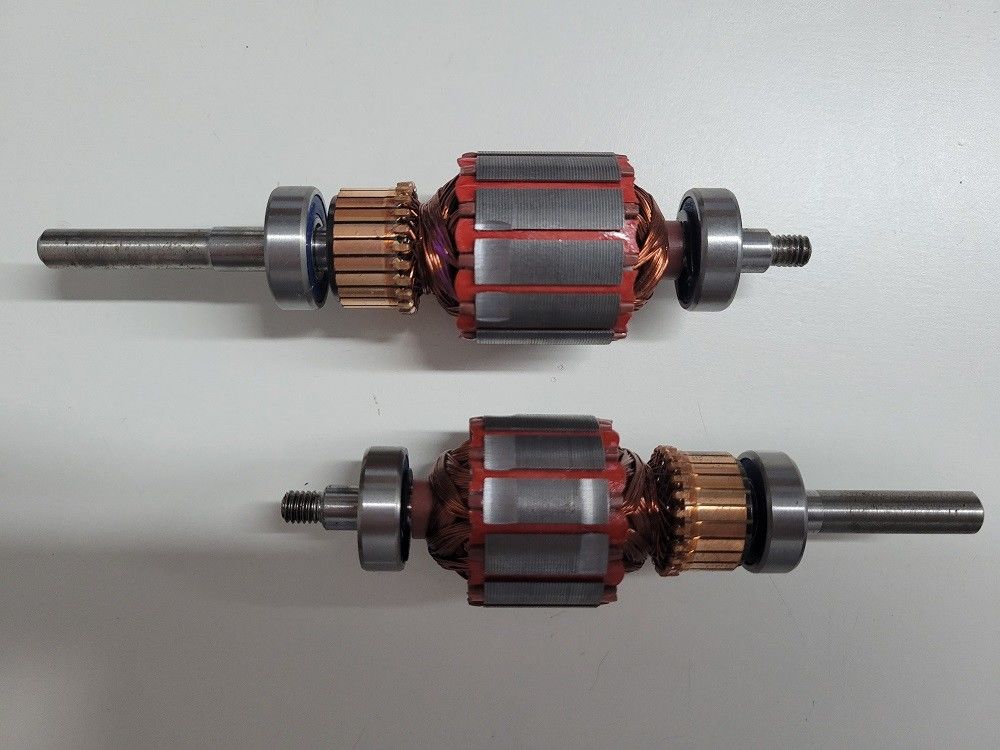

जगह में घुड़सवार के लिए इन्सुलेशन घोंसला डालें, घुड़सवार के घुमाव और ढेर को अलग करें,

आर्मचर घुमाव. घुमाव के बाद, सामान्य रूप से 0.5 मिमी मोटी घोंसला का उपयोग करें जबकिइन्सुलेटन पॉलिएस्टर आमतौर पर

0.25 मिमीआर्मचर में सम्मिलित करने के लिए, आर्मचर को कसें और घुमाव को मजबूत करें और मोटर शोर को कम करें।

वीडियो देखने के लिए कृपया नीचे दी गई तस्वीर पर क्लिक करें
