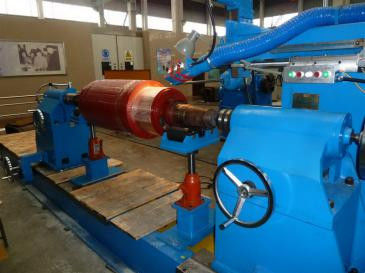

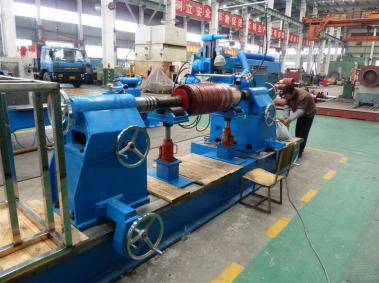

कम्यूटेटर सीएनसी कटौती मशीन के लिए कटौती डीसी मोटर आर्मर Mica मैनुअल अनुक्रमणिका

कम्यूटेटर कटौती मशीन के लिए कटौती डीसी मोटर आर्मर Mica मैनुअल अनुक्रमणिका WIND-ZCN072-5

अंडरकोटिंग मशीन WIND-ZCN072C-5 का विनिर्देश

कम्यूटेटर कम कट मशीन WIND-ZCN072-1:

इस उपकरण में मुख्य मशीन का शरीर, फिक्स्ड-टाइल-स्टैम्प, समायोज्य बैंड-क्लिट-डॉप, संख्यात्मक नियंत्रण-विभाजन उपकरण, सर्व्हिस स्लाइडिंग-स्टेशन तथा निम्न-सेवा घटक-संस्था शामिल हैं।

उपकरण में मुख्य मशीन, फिक्स्ड टेल फ्रेम अंगूठी, क्लैंपिंग के साथ समायोज्य अंगूठी, सीएनसी इंडेक्सिंग डिवाइस, सर्वो स्लाइड और अंडरकटिंग सर्वो असेंबली तंत्र शामिल हैं।कम्यूटेटर अंडरकोटिंग इंडेक्सिंग सर्वो मोटर सीएनसी इंडेक्सिंग डिवाइस को अपनाता है, सीएनसी सर्वो सिस्टम द्वारा अंडरकटिंग हेड की फीडिंग और पोजिशनिंग की स्थिति के बाद, स्वचालित सीएनसी मशीनिंग की जाती है,और एक सेट अपशिष्ट संग्रह और धूल सक्शन डिवाइस से लैस है.

技术参数:टीतकनीकी मापदंडः

1. 操作高度:工件中心离地1200 मिमी

ऑपरेशन ऊंचाईः workpiece के केंद्र जमीन से 1200mm है।

1. 工件铁芯直径: अधिकतमF1200mm(顶针中心高600mm)

काम के टुकड़े का लोहे के कोर का व्यासः अधिकतम φ1200 मिमी (अंगूठे के केंद्र की ऊंचाई 600 मिमी) ।

1. 工件换向器 का व्यास: अधिकतमF800mm

काम के टुकड़े का कम्यूटेटर व्यास: अधिकतम Φ800 मिमी।

1. 工件转轴 लंबाई:3000 मिमी

काम करने वाले टुकड़े की घूर्णन शाफ्ट की लंबाईः 3000 मिमी।

1. परिवर्तक लंबाईः अधिकतम500 मिमी

कम्यूटेटर की लंबाई: अधिकतम 500 मिमी.

1. 刻槽 刀直径:Ф23 मिमी,?? 刀离地1000 मिमी

ग्रूविंग फ्रीजिंग कटर व्यासः φ23mm, ग्राउंड से 1000mm फ्रीजिंग कटर

1. 刻槽 刀转速:2800r/min, शक्ति1.5千瓦

ग्रूविंग फ्रीजिंग कटर की गतिः 2800r/min, शक्ति 1.5kW

1. 工件转子 वजनः अधिकतम5

काम के टुकड़े का रोटर भारः अधिकतम 5T

9सेवा विद्युत यंत्रों का उपयोग करना, सेवा विद्युत यंत्रों का उपयोग करना

सर्वो मोटर द्वारा अनुक्रमण, सर्वो मोटर द्वारा फ़ीडिंग।
