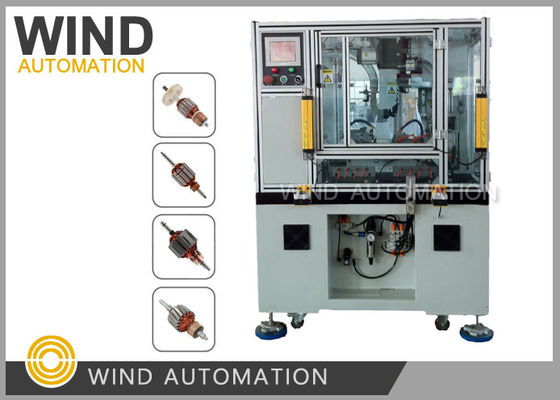

तीन सर्वो मोटर के साथ सटीक कम्यूटेटर टर्निंग लेथ मशीन

दो कटर कम्यूटेटर प्रेसिजन टर्निंग मशीन तीन सर्वो मोटर WIND-3A-PL

लेथ का उद्देश्य अपेक्षाकृत छोटे अंश के कम्यूटेटर ब्रश ट्रैक क्षेत्र बारी खत्म करने के लिए है

हॉर्सपाउडर मोटर आर्मेचर, मिनी इंजन रोटर, स्टार्टर आर्मेचर कम्यूटेटर आदि,

सटीक मोड़, मिलिंग, इसे अनुमति देने के लिए कम्यूटेटर की सतह का मशीनिंगपॉलिश और चमक,

अच्छी उपयुक्तता प्राप्त करनासतह माइक्रो खत्म, मोटर कार्बन ब्रश के साथ अच्छी तरह से काम करने के लिए runout.

(1)प्रतिस्पर्धी तीन अक्षीय सर्वो डिवाइस घुमावदार मशीनिंग मशीन के फायदे

1. तीन अक्षीय सर्वो डिवाइस नियंत्रण के साथ सटीक

2सबसे छोटा कम्यूटेटर जो कि लथ कम्यूटेटर सटीक टर्निंग मशीन द्वारा संचालित होता है:

घुमाया खिड़की लिफ्टर छोटे आर्मचर कम्यूटेटर ओडी 7 मिमी, शाफ्ट ओडी 3.0 मिमी

3. यह मोड़ने की मशीन दो कटर के साथ काम कर सकते हैं यदि अलग मोड़ने की दिशा के लिए आवश्यक है

4. टर्निंग उपकरण हीरा सामग्री है, भी उपकरण धारकों और सम्मिलन कस्टम बनाया जा सकता है

तांबे, एल्यूमीनियम के अलावा अन्य विशेष सामग्री के लिए लात

(2)कम्यूटेटर घुमावदार मशीन का विन्यास

Z अक्ष Mitsubishi Servo प्रणाली (बंद की लंबाई)

एक्स एक्सिस Mitsubishi Servo प्रणाली (बंद गहराई)

Y अक्ष Mitsubishi सर्वो प्रणाली (प्रेस आर्म)

टच स्क्रीनः मित्सुबिशी

ताइवान टीबीआई बॉल स्क्रू रॉड

ताइवान एयरटाक सिलेंडर

(3)परिशुद्धता लात टर्निंग मशीन का विनिर्देश

कम्यूटेटर की गोलताः ≤0.0035 मिमी

(उपयोगकर्ता की कम्यूटेटर सामग्री, आर्मचर शाफ्ट गुणवत्ता और असर गुणवत्ता पर निर्भर करता है)

मोटाईः ≤Ra 0.4 ((ग्राहक की आर्मचर की गुणवत्ता पर निर्भर करता है)

आर्मर ओडीः Ф20~Ф100 मिमी (कम्यूटेटर साइड < 100 मिमी)

शाफ्ट की लंबाईः 32 ~ 250 मिमी

शाफ्ट ओडीः Ф3~Ф25 मिमी

कम्यूटेटर ओडी: Ф4.3~Ф50mm

Z दिशा कटर खिला गतिः टच स्क्रीन पर सेट करने योग्य, stepless समायोज्य

Z दिशा कटर वापसी गतिः कार्यक्रम पर सेट

एक्स दिशा काटनेवाला खिला गतिः टच स्क्रीन पर सेट करने योग्य, स्टेपलेस समायोज्य

एक्स दिशा कटर वापसी गतिः कार्यक्रम पर सेट

Z दिशा काटने की लंबाईः टच स्क्रीन पर सेट करने योग्य, अधिकतम. 4 बार अलग सेट कर सकते हैं

काटने की लंबाई ((अधिकतम 30 मिमी)

Z दिशा में यात्राः अधिकतम 80 मिमी

उत्पादन दक्षताः पूरे चक्र≤12 सेकंड/पीसी ((दो बार काटने)

वायु दबावः 4~6 किलोग्राम/सेमी2

स्थिरताः हीरा V आकार की पत्रिका

कुल शक्तिः 2.5 किलोवाट

मशीन की शक्तिः 50/60Hz AC220V±10% ((एकल चरण)

बोरिंग हटाने वाली मशीन की शक्तिः 50/60Hz AC230V±10% ((एकल चरण)

वैक्यूम क्लीनर की शक्तिः 1.5KW,50/60Hz AC380V±10% ((तीन चरण)

वजन: लगभग 1,100 किलोग्राम

मशीन का आयामः 1,300mm x 900mm x 1600mm3
