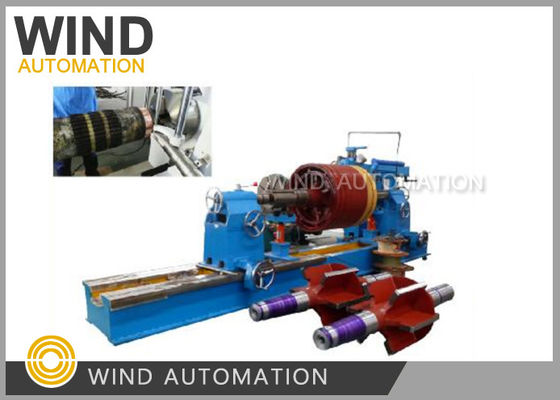

कम्यूटेटर कटौती मशीन के लिए कट DC मोटर आर्मर Mica मैनुअल अनुक्रमणिका

मशीन निर्माण

इस उपकरण में एक मशीन बिस्तर, एक स्थिर tailstock अंगूठी, clamping के साथ एक समायोज्य अंगूठी, एक हाइड्रोलिक राम, राम पर एक शक्ति कम उत्कीर्णन सिर, एक हाइड्रोलिक शक्ति प्रणाली,और एक विद्युत नियंत्रण प्रणाली, धूल इकट्ठा करने का एक सेट।

मोटर को स्थिति में घुमाएं और नीचे काटने के लिए बटन दबाएं।

अंडरकोटर स्पेसिफिकेशन

1काम के टुकड़े का लोहे का कोर व्यास (बाहरी व्यास): अधिकतम Φ700 मिमी (अंगूठे के केंद्र की ऊंचाई 400 मिमी) ।

2काम के टुकड़े के कम्यूटेटर व्यासः φ125 मिमी, अधिकतम Φ400 मिमी।

4- काम के टुकड़े की धुरी की लंबाईः 1000 मिमी।

5अधिकतम कम्यूटेटर लंबाईः 300 मिमी.

6. पीसने वाला कटर व्यासः φ23 मिमी. पीसने वाला कटर जमीन से 1000 मिमी ऊपर है.

7. पीसने वाली कटर की गतिः 2800r/min, शक्तिः 0.5KW.

8काम के टुकड़े का अधिकतम रोटर भारः 1 टन.
