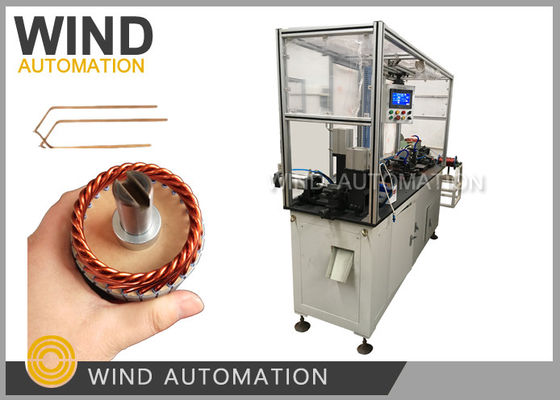

स्टार्टर और अल्टरनेटर हेयरपिन वाइंडिंग मशीन वायर वाइंडिंग फोर्मिंग मशीन
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| महत्वपूर्ण कारक: | आकार के बाल पिन मिलते हैं आर्मर आईडी, ओडी, ऊंचाई | वर्किंग स्टेशन: | संयुक्त मशीन |
|---|---|---|---|
| संभाले गए तार का आकार: | 3मिमी, AWG9 | हेयरपिन बनाने की प्रक्रिया: | काटना, इनामेल हटाना, ढालना |
| समय चक्र: | 1 छोटे Nos चुंबक तार के लिए चक्र का समय 2.5s से 3s है | एचएस कोड: | 84798110 |
| बिक्री के बाद: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स |
स्टार्टर और अल्टरनेटर ऑटो कंडक्टर वायर हेयरपिन वाइंडिंग फोर्मिंग मशीन पवन-अवकाश
(1)आवेदनः
स्टेरर और अल्टरनेटर ऑटो पार्ट्स,लो ड्यूटी कार स्टार्टर
(2)लाभः
|
हेयरपिन चक्र का समय |
छोटे चुंबक तार के लिए चक्र समय 2.5s प्रति टुकड़ा 3s है
|
|
भोजन की लंबाई |
सर्वो मोटर द्वारा नियंत्रित, समायोज्य
|
|
हेयरपिन बनाने की प्रक्रिया |
सीधा करना, फीडिंग तार, इमेल निकालना ((मध्यम समय प्रेस तार), काटना, बनाना (तीन सिलेंडर काटने, आकार देने और घुमावदार यू के लिए)
|
(3)पैरामीटरः
वोल्टेजः 380V
दबावः न्यूनतम 0.5 एमपीए
तार व्यास 1.8mm से 3.4mm
तार खिला लंबाईः 0 ~ 250 मिमी
दक्षताः 2.3 सेकंड/पीसी
शक्तिः 500W
वजनः लगभग 700 किलो
आयामः 1700mm*600mm*1650mm
(4)विन्यासः
1. मित्सुबिशी पीएलसी, वेनवे 10 इंच टच स्क्रीन.
2ताइवान HIWIN रैखिक गाइड और मॉड्यूल, डेल्टा सर्वो मोटर लाइन. लाइन लंबाई समायोजन.
3. ताइवान निकोलस सटीक ग्रह घटानेवाला.
4ताइवान एयरटाक वायवीय भाग और सोलेनोइड वाल्व।
स्टार्टर आर्मचर के लिए हेयरपिन बनाने आर्मचर विनिर्माण प्रक्रिया का एक है और नीचे की जानकारी की जाँच करने के लिए आवश्यक हैं जब आप जांच भेज
| 1. आकृत कंडक्टर ड्राइंग | कंडक्टर के आकार और कोण की जांच करने के लिए आर आकार |
| 2आर्मर लेमिनेशन ड्राइंग | मशीन द्वारा या हाथ से आर्मचर स्लॉट में डाले जाने वाले आकार के तार के अनुकूलन की जांच करने के लिए |
| 3. ढाला तार के साथ आर्मर नमूना डाला | वास्तविक नमूना के अनुसार जांच और उपकरण का उत्पादन करने के लिए |
कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
