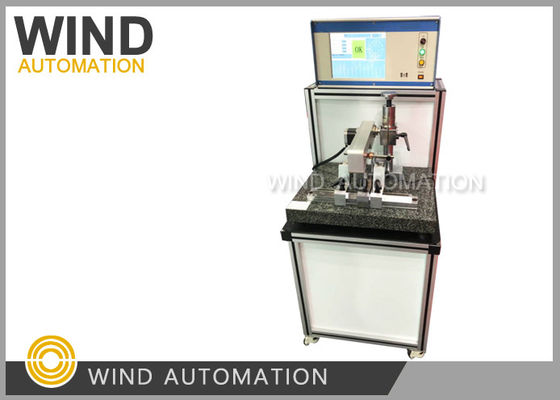

डीसी मोटर या यूनिवर्सल मोटर के लिए राउंडनेस टेस्टर स्थिर संपर्क बनाए रखता है

कम्यूटेटर राउंडनेस गुड कम्युनिकेशन टेस्टिंग डिवाइस फॉर ब्रश्ड डीसी मोटर विंड-आरएम-10

(1) कम्यूटेटर राउंडनेस परीक्षण का उद्देश्य

यदि कम्यूटेटर गोल नहीं है, तो इससे ब्रश्ड डीसी मोटर आर्मेचर पर ब्रश के घिसने की संभावना बढ़ जाती है, साथ ही कम्यूटेटर पर आर्किंग और स्पार्किंग में वृद्धि होती है, जिससे कम्यूटेटर की सतह नष्ट हो जाती है। आर्मेचर के प्रदर्शन के लिए अच्छी कम्यूटेटर राउंडनेस बहुत महत्वपूर्ण है।

कम्यूटेटर राउंडनेस परीक्षण महत्वपूर्ण है क्योंकि कम्यूटेटर डीसी मोटर या यूनिवर्सल मोटर की स्लाइडिंग इलेक्ट्रिकल संपर्क सतह है।

यदि यह पर्याप्त रूप से गोल नहीं है, तो ब्रश घूमने के दौरान स्थिर संपर्क बनाए नहीं रख सकते। इससे कई गंभीर समस्याएं होती हैं:

ब्रश स्पार्किंग और आर्किंग

एक आउट-ऑफ-राउंड कम्यूटेटर घूमने के दौरान ब्रश को ऊपर और नीचे उछालता है। यह रुक-रुक कर संपर्क तोड़ता है और इलेक्ट्रिकल आर्किंग (स्पार्क्स) पैदा करता है। आर्किंग नुकसान पहुंचाता है:

1. कम्यूटेटर सतह
   कार्बन ब्रश

• आसपास का इन्सुलेशन
• बढ़ा हुआ ब्रश घिसाव
• खराब राउंडनेस ब्रश और कम्यूटेटर के बीच असमान दबाव का कारण बनती है। कुछ क्षेत्रों में अत्यधिक घर्षण होता है, जिससे निम्नलिखित होता है:

2. तेजी से ब्रश की खपत
   असमान ब्रश फेस घिसाव

• उच्च रखरखाव लागत
• इलेक्ट्रिकल प्रदर्शन अस्थिरता
• संपर्क दबाव बदलने से संपर्क प्रतिरोध बदल जाता है। इससे निम्नलिखित हो सकता है:

3. अस्थिर करंट
   टॉर्क में उतार-चढ़ाव

• विद्युत चुम्बकीय शोर
• घटी हुई दक्षता
• सटीक मोटरों में, थोड़ी सी भी विलक्षणता प्रदर्शन को काफी प्रभावित कर सकती है।
• यांत्रिक कंपन और शोर

एक विलक्षण कम्यूटेटर एक असंतुलित घूमने वाली सतह की तरह व्यवहार करता है। ब्रश बार-बार उच्च स्थानों से टकराते हैं, जिससे निम्नलिखित होता है:

4. कंपन
   श्रव्य शोर

• यांत्रिक थकान
• कम्यूटेटर बार क्षति का जोखिम
• स्थानीयकृत प्रभाव और हीटिंग कम्यूटेटर सेगमेंट (बार) को ढीला कर सकते हैं या माइका इन्सुलेशन को क्रैक कर सकते हैं। गंभीर मामलों में निम्नलिखित हो सकता है:

5. उठे हुए बार
   शॉर्ट सर्किट

• विनाशकारी रोटर विफलता
• उच्च गति वाली मोटरों के लिए महत्व
• उच्च आरपीएम पर, थोड़ी सी भी राउंडनेस त्रुटियां बढ़ जाती हैं क्योंकि ब्रश के प्रभाव अधिक बार और अधिक बल के साथ होते हैं। इसलिए, राउंडनेस टॉलरेंस निम्नलिखित के लिए सख्त हो जाती है:

6. ऑटोमोटिव मोटर
   पावर टूल्स

• वैक्यूम क्लीनर मोटर
• स्टार्टर मोटर
• विशिष्ट उत्पादन उद्देश्य
• मोटर निर्माण में, राउंडनेस परीक्षण का उपयोग आमतौर पर सत्यापित करने के लिए किया जाता है:

मशीनिंग के बाद टर्निंग/ग्राइंडिंग की गुणवत्ता
शाफ्ट और कम्यूटेटर की संकेंद्रता

• मोल्डिंग या हॉट स्टैकिंग के बाद विरूपण
• असेंबली सटीकता
• सामान्य निरीक्षण विधियाँ
• डायल इंडिकेटर रनआउट माप

राउंडनेस टेस्टर

• वी-ब्लॉक + इंडिकेटर
• एयर गेज सिस्टम
•
•
• ऑनलाइन लेजर निरीक्षण प्रणाली
• संबंधित पैरामीटर अक्सर एक साथ जांचे जाते हैं:
• टीआईआर (कुल इंडिकेटर रनआउट)

संकेंद्रता

• सिलिंड्रिसिटी
• सेगमेंट ऊंचाई अंतर ("हाई बार")
• व्यवहार में, अत्यधिक कम्यूटेटर रनआउट डीसी मोटर उत्पादन में ब्रश स्पार्किंग समस्याओं के सबसे आम मूल कारणों में से एक है।
• (2)

तकनीकी डेटा

परीक्षण मदपरीक्षण विवरण

1. उच्च परिशुद्धता LVDT सेंसर का उपयोग राउंडनेस माप के लिए किया जाता है, जो एनालॉग और डिजिटल फ़िल्टरिंग विधि को उच्च स्थिरता और सेंसर सिग्नल तक तीव्र पहुंच प्राप्त करने के लिए जोड़ता है, ताकि सेंसर सिग्नल की उच्च परिशुद्धता सुनिश्चित हो सके।2. स्टेपर मोटर का उपयोग माप के ड्राइविंग स्रोत के रूप में किया जाता है, मोटर संचालित उच्च उपखंड और उच्च गति वाले पल्स के साथ संयुक्त, मोटर को सुचारू निरंतर और माप बिंदुओं के समान वितरण के रूप में चलाने को सुनिश्चित करता है।

3. कम्यूटेटर स्लॉट डेटा पहचान एल्गोरिथम अद्वितीय है, यह सुनिश्चित करने के लिए कि डेटा के माप परिणामों में अंतराल और अंतराल किनारे का डेटा शामिल न हो, माप परिणामों की प्रामाणिकता की गारंटी देता है।

4. जब कम्यूटेटर बार पर मापा जाता है तो यह केंद्र अक्ष के लिए राउंडनेस गुणवत्ता सतह का पता लगाने को भी पूरा करता है, ताकि अधिक सटीक गुणवत्ता वाले आर्मेचर का पता लगाया जा सके।

(4)

प्रतिस्पर्धी लाभ

1. कम्यूटेटर सतह टर्निंग गुणवत्ता आर्मेचर के प्रदर्शन को प्रभावित करने वाले महत्वपूर्ण कारकों में से एक है, कम्यूटेटर की टर्निंग गुणवत्ता की समय पर जांच करना ल্যাথिंग गुणवत्ता को नियंत्रित करने का एक प्रभावी साधन प्रदान कर सकता है।

2.

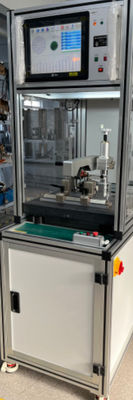

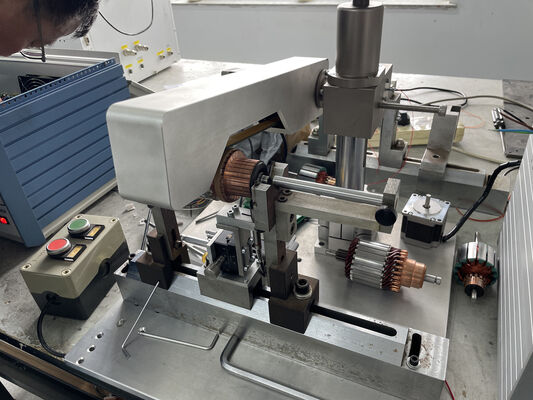

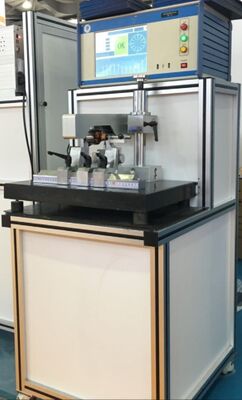

WIND-RM-10 रोटर राउंडनेस टेस्टर आर्मेचर कम्यूटेटर राउंडनेस को तेजी से और सटीक रूप से डिटेक्ट कर सकता है, यह आर्मेचर उत्पादन की स्थिति को जानने का एक तेज और सीधा तरीका है, उत्पाद की गुणवत्ता को समय पर नियंत्रित कर सकता है, उत्पादन प्रक्रिया को नियंत्रित कर सकता है और आर्मेचर निर्माण गुणवत्ता सुनिश्चित कर सकता है।

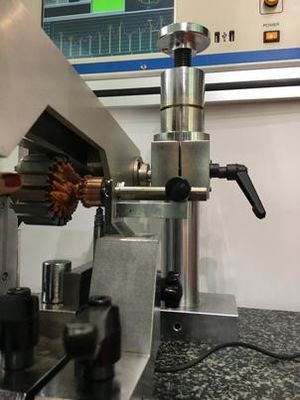

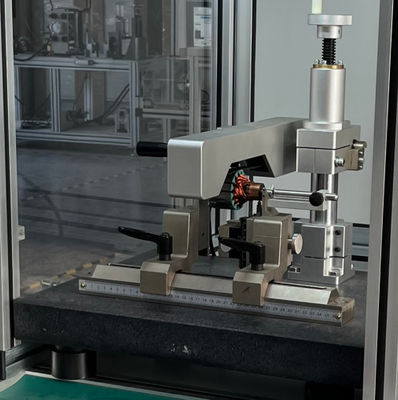

3. उच्च परिशुद्धता, कोई जंग नहीं, जंग, एसिड और क्षार, कोई चुंबकीकरण नहीं, कोई विरूपण नहीं, अच्छा घिसाव प्रतिरोध, संगमरमर का उपयोग प्लेसमेंट प्लेटफॉर्म के रूप में किया जाता है, वी सीट संगमरमर प्लेटफॉर्म पर रखी जाती है, और वी सीट की प्लेसमेंट सटीकता बढ़ जाती है। घटक (और कनेक्टिंग रॉड ड्राइविंग पार्ट्स) रोटर (और कनेक्टिंग रॉड ड्राइव पार्ट्स) को दो जोड़ी लीवरेज्ड लिंकेज लीवर मैकेनिज्म सिंक्रोनस क्लैंप टाइट रोटर के साथ ड्राइव करते हैं जो रोटर के सुचारू रोटेशन को सुनिश्चित करता है, परीक्षण की सटीकता सुनिश्चित करता है।

संक्षेप में, उपयोगिता मॉडल मौजूदा तकनीक में रोटर राउंडनेस टेस्टर के स्वचालन की डिग्री में सुधार करता है, उत्पादन दक्षता में सुधार करता है, जनशक्ति बचाता है, और राउंडनेस टेस्टर की परीक्षण सटीकता में सुधार करता है।

https://youtu.be/dJMY6JVncCY

  राउंडनेस परीक्षण के लिए अंग्रेजी संस्करण
