उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
स्थिति: | नया | सम्मिलन गति: | 0.5 से 0.8 सेकंड प्रति स्लॉट |
---|---|---|---|
सामग्री: | डीएमडी, डीएम, पॉलिएस्टर फिल्म (मोटाई 0.125 मिमी) | मोटाई काटना: | 0.5 मी से नीचे |
मशीन का रंग: | सफ़ेद या ग्राहक की आवश्यकता के अनुसार | बिक्री के बाद: | विदेशी सहायता के लिए इंजीनियर उपलब्ध है |

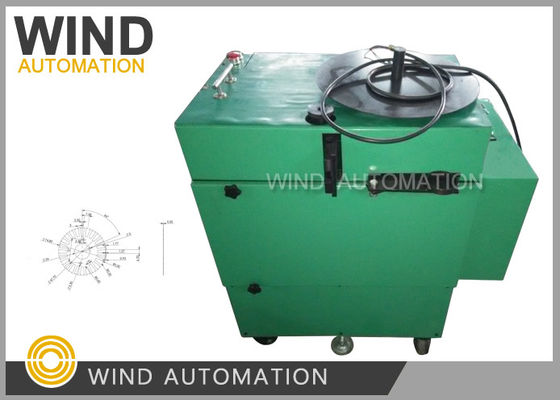

बाहरी रोटर प्रशंसक मोटर स्टेटर स्लॉट लाइनर पेपर डालने की मशीन WIND-IP-3
आवेदनः

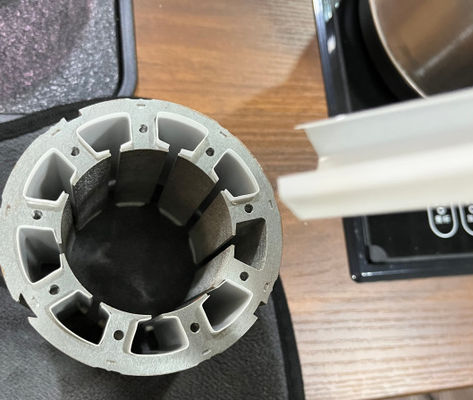

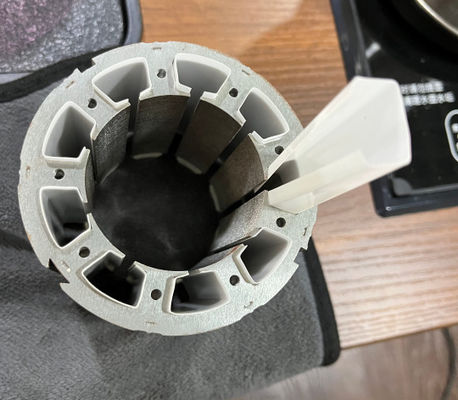

इस कागज डालने की मशीन के रूप में, काटने और BLDC मोटर स्टेटर के स्लॉट के लिए इन्सुलेशन कागज पॉलिएस्टर डालने,
प्रक्रिया है बनाने, काटने, सम्मिलित करने, अगले स्लॉट के लिए अनुक्रमण,
क्रिया को तब तक दोहराएं जब तक कि सभी स्थापित आर्मचर स्लॉट समाप्त न हो जाएं,

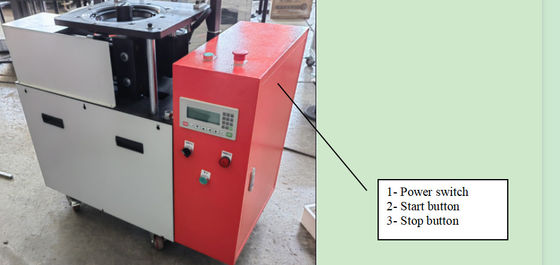

1इस कागज बनाने और डालने की मशीन में एक सेट 0.75KW मोटर, ब्रेक के साथ एक reducer, कागज खिला बेल्ट का एक सेट और घुमावदार गियर से बना खिला बॉक्स, टूलींग का एक सेट शामिल है,एक कैबिनेट के साथ-साथ शरीर फ्रेम.
2. यह स्लॉट सम्मिलन मशीन पूर्ण रूप से मशीनीकृत कार्रवाई को अपनाती है। फीडिंग बॉक्स इन्सुलेशन पेपर को टूलींग में खिलाता है, जो टूलींग तल, पंचिंग सुइयों और कटर से लैस है।जब कागज स्थिति के लिए भेजा जाता है, कागज काटना कागज काटता है और इसे उपकरण के नीचे में धकेलता है. अगला, सुई नीचे पंच करता है, उपकरण में कागज दबाता है, इसे निचोड़ता है, फिर इसे पंच करता है,ताकि काम के टुकड़े के शरीर में ढाला कागज डालने के लिए. उसके बाद, सुई वापस, विभाजक घूमती है, गियर आगे बढ़ता है. एक स्लॉट समाप्त हो गया है, तो दूसरे स्लॉट डालने. मशीन घूर्णन शाफ्ट पर एक प्रेरण स्विच से लैस है,और यह स्वचालित रूप से एक चक्र के बाद बंद हो जाएगा.
3यह इन्सुलेशन पेपर डालने की मशीन स्वचालित रूप से कागज डालने, लोडिंग और अनलोडिंग मैनुअल द्वारा किया जा सकता है। कागज डालने के लिए कागज रोल की आवश्यकता होगी।चौड़ाई workpiece ढेर लंबाई के बराबर होना चाहिए.

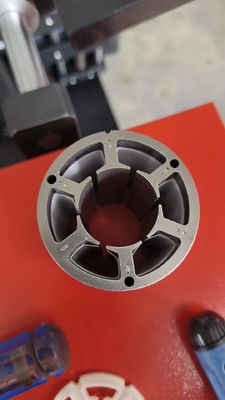

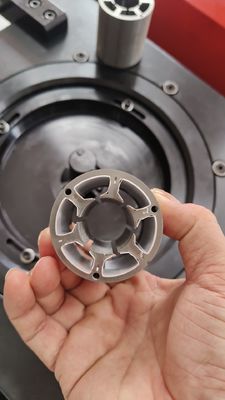

4.यह बीएलडीसी मोटर स्टेटर स्लॉट लाइनर मशीन 8 ~ 48 स्लॉट के साथ स्टेटर वर्कपीस के लिए उपयुक्त है। यह ऑटो पेपर फीडिंग, बनाने और कोण मोड़ कर सकता है। पेपर को स्लॉट में ठीक से डाला जाना चाहिए।
कृपया नीचे दी गई तस्वीर पर क्लिक करें और फैन मोटर को देखने के लिए वीडियो देखें।
