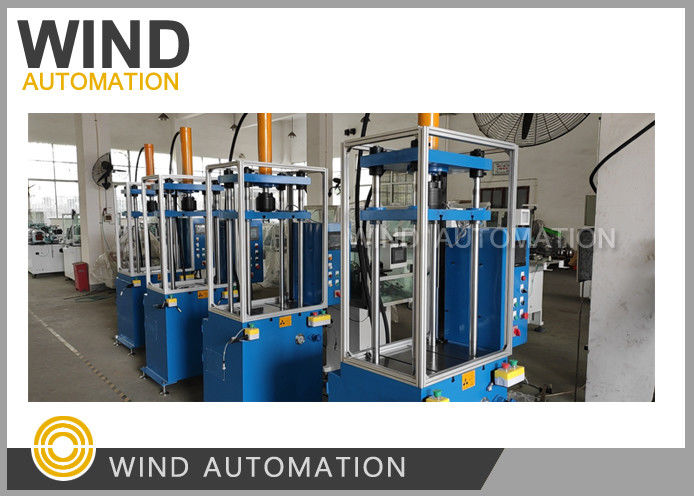

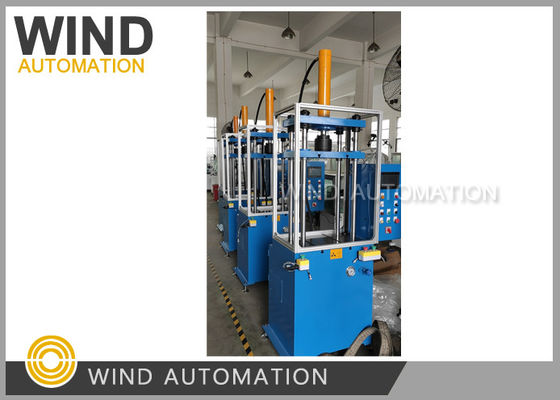

धुरी प्रेस मशीन स्पिंडल डालने हाइड्रोलिक नहीं वायवीय

धुरी प्रेस मशीन स्पिंडल डालने हाइड्रोलिक नहीं वायवीयWIND-Y32 श्रृंखला

1अनुप्रयोग और विशेषताएं

प्रेस मोटर विनिर्माण में लागू किया जाता है, नीचे के रूप में सुविधाओं के साथ,

• मैनुअल और अर्ध-स्वचालित संचालन मोड के साथ नियंत्रण प्रणाली।
• हाइड्रोलिक प्रणाली में एकीकरण ब्लॉक प्रणाली होती है।
• विद्युत प्रणाली को उन्नत सर्किट टाइपसेटिंग तकनीक के साथ डिजाइन किया गया है, स्थिर और विश्वसनीय है।
• कार्य दबाव और स्ट्रोक को उत्पादन के अनुसार इसकी सीमाओं के भीतर समायोजित किया जा सकता है।

2.तकनीकी पैरामीटर (तकनीकी अनुबंध में संदर्भ)

मॉडलः दोहरे स्तंभ

अधिकतम कामकाजी दबावः 8Mpa

मोटरः 480V, 1.5KW

3.संरचना

प्रेस दो स्तंभ संरचना है, जिसमें इस्पात संरचना, हाइड्रोलिक सिलेंडर, हाइड्रोलिक प्रणाली, शक्ति प्रणाली और विद्युत नियंत्रण प्रणाली शामिल है,जो पाइप और विद्युत नियंत्रण प्रणाली के माध्यम से एक साथ काम करते हैं.

• इस्पात संरचना

यह स्टील प्लेट द्वारा वेल्डेड है, और विरूपण तनाव कंपन द्वारा हटा दिया जाता है। हाइड्रोलिक प्रणाली पंप स्टेशन पोस्ट-स्थिति में है, और हाइड्रोलिक विधानसभा बाहरी स्थापित है, "उत्कृष्ट डिजाइन,उचित रूप से दिखने वाला स्वरूपहाइड्रोलिक सिलेंडर को ऊपर के छेद में तय किया जाता है, एक पेंच के साथ बंद किया जाता है और कसकर ढक्कन लगाया जाता है।

• सिलेंडर

इसमें एक पिस्टन सिलेंडर, सिर फ्लैंज समर्थन है, जो नट्स द्वारा स्थापना छेद में तय किया जाता है। सिलेंडर शरीर और पिस्टन रॉड 45 # द्वारा फोर्ज किए जाते हैं,और पिस्टन रॉड क्रोम लेपित है (सतह पहनना आसान नहीं है).

4हाइड्रोलिक प्रणाली

हाइड्रोलिक प्रणाली में सिलेंडर, तेल पंप, नियंत्रण वाल्व, पाइप, तेल बॉक्स और अन्य नियंत्रण सहायक उपकरण शामिल हैं जो सिलेंडर को विद्युत नियंत्रण प्रणाली द्वारा चलाते हैं,ड्राइव स्लाइड काम करने और अपनी प्रक्रिया को समाप्त करने के लिए.

1एकीकरण वाल्व ब्लॉक प्रणाली

यह हमारी अपनी कंपनी द्वारा पेटेंट है, 45# स्टील उपचार की कई प्रक्रियाओं के साथ फोर्जिंग, मजबूत प्रदूषण विरोधी क्षमता, विश्वसनीय प्रदर्शन, छोटे प्रभाव, लचीला नियंत्रण मोड,आसान एकीकरण और रखरखाव.

2नियंत्रण वाल्व

बहु-वाल्व केंद्रीकृत नियंत्रण, घरेलू उच्च गुणवत्ता वाले ब्रांड हाइड्रोलिक वाल्व घटकों का उपयोग करते हुए।

3पाइपलाइन

उच्च दबाव वाले नरम पाइपलाइनों के साथ फ्लैंज कनेक्शन, विश्वसनीय सील, और विरोधी भूकंप पाइप क्लैंप को उचित रूप से व्यवस्थित किया गया है।

5सुरक्षा संरक्षण

1हाइड्रोलिक प्रणाली और मोटर के लिए सुरक्षा उपकरण

1.1 हाइड्रोलिक प्रणाली अतिप्रवाह वाल्व से सुसज्जित है, जो अधिक दबाव को रोक सकता है और मोल्ड और उत्पादों की रक्षा कर सकता है।

1.2 मोटर में फ्यूज और एयर स्विच से लैस है ताकि ओवरलोड और शॉर्ट सर्किट को रोका जा सके।

1.3 सुरक्षा चिह्न (सुरक्षा संचालन चेतावनी चिह्न) दिखाई देने वाले भागों पर लगाए जाते हैं।

2विद्युत प्रणाली के लिए सुरक्षा उपकरण

2.1 मुख्य सर्किट की शॉर्ट सर्किट सुरक्षा सीधे स्वचालित वायु सर्किट ब्रेकर द्वारा और नियंत्रण सर्किट की शॉर्ट सर्किट सुरक्षा फ्यूज द्वारा प्राप्त की जाती है।

2.2 केबलों को कनेक्ट और डिस्कनेक्ट करना संपर्ककर्ताओं और रिले के माध्यम से प्राप्त किया जाता है, ताकि मशीन लाइन की कम वोल्टेज सुरक्षा प्राप्त कर सके।

2.3 मशीन के सभी विद्युत उपकरणों में सुरक्षित और विश्वसनीय ग्राउंडिंग उपकरण हैं।
