उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
महत्वपूर्ण कारक: | आकार के बाल पिन मिलते हैं आर्मर आईडी, ओडी, ऊंचाई | वर्किंग स्टेशन: | संयुक्त मशीन |
---|---|---|---|
संभाले गए तार का आकार: | 3मिमी*8मिमी, AWG9, AWG0 | हेयरपिन बनाने की प्रक्रिया: | काटना, इनामेल हटाना, ढालना |
समय चक्र: | तार की लंबाई से संबंधित चक्र समय | एचएस कोड: | 84798110 |

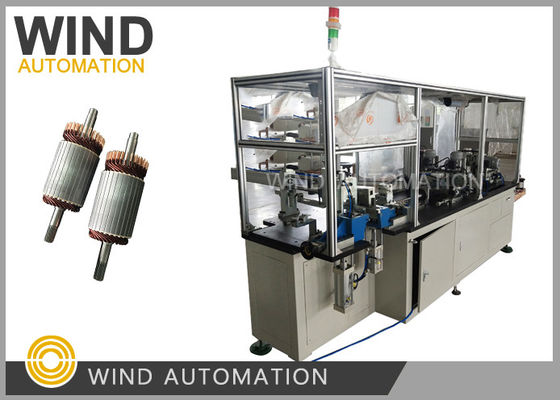

हेयरपिन फोर्मिंग कंडक्टर कॉइल हेयरपिन आयताकार कॉइल ऑटो फोर्म मशीन WIND-AWF सीरीज
(1)आवेदनः
लो ड्यूटी कार स्टार्टर
(2)लाभः
हेयरपिन चक्र का समय |
तार की लंबाई और आकार के अनुसार चक्र समय 2.5s से 5s प्रति टुकड़ा है
|
भोजन की लंबाई |
सर्वो मोटर द्वारा नियंत्रित, समायोज्य
|
हेयरपिन बनाने की प्रक्रिया |
सीधा करना, फीडिंग तार, इमेल निकालना ((मध्यम समय प्रेस तार), काटना, बनाना (तीन सिलेंडर काटने, आकार देने और घुमावदार यू के लिए)
|
(3)ढालने की प्रक्रिया:
1ऑटो फीडर यूनिट में लोड आयताकार कॉइल।
2कॉइल का सीधा करना
3. कॉइल के फ्लैट टॉप और बॉटम साइड पर स्ट्रिपिंग ️ पीसने की विधि या काटने की विधि
4. कॉइल के बाएं और दाएं पक्ष का स्ट्रिपिंग ️ पीसने या काटने की विधि
5. चाम्फर को रोल में बनाना
6सर्वो मोटर फ़ीडिंग
7कॉइल काटना आवश्यक लंबाई
8यू आकार का निर्माण
9. अंतिम आकार बनाने के लिए मुड़ना
10गुरुत्वाकर्षण पैराशूट के लिए अंतिम पिन वितरित करें
(4)विन्यासः
1. मित्सुबिशी पीएलसी, वेनवे 10 इंच टच स्क्रीन.
2ताइवान HIWIN रैखिक गाइड और मॉड्यूल, डेल्टा सर्वो मोटर लाइन. लाइन लंबाई समायोजन.
3. ताइवान निकोलस सटीक ग्रह घटानेवाला.
4ताइवान एयरटाक वायवीय भाग और सोलेनोइड वाल्व।
स्टार्टर आर्मचर के लिए हेयरपिन बनाने आर्मचर विनिर्माण प्रक्रिया का एक है और नीचे की जानकारी की जाँच करने के लिए आवश्यक हैं जब आप जांच भेज
1. आकृत कंडक्टर ड्राइंग | कंडक्टर के आकार और कोण की जांच करने के लिए आर आकार |
2आर्मर लेमिनेशन ड्राइंग | मशीन द्वारा या हाथ से आर्मचर स्लॉट में डाले जाने वाले आकार के तार के अनुकूलन की जांच करने के लिए |
3. ढाला तार के साथ आर्मर नमूना डाला | वास्तविक नमूना के अनुसार जांच और उपकरण का उत्पादन करने के लिए |
कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
