उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
फ्लैट तार का अनुप्रयोग: | हेयर पिन के लिए तार मोड़ने की मशीन | वर्किंग स्टेशन: | तार बनाने वाली संयुक्त मशीन |
---|---|---|---|
संभाले गए तार का आकार: | 3मिमी*8मिमी से नीचे स्टार्टर फ्लैट वायर कंडक्टर | हेयरपिन बनाने की प्रक्रिया: | खिलाना, संरेखण को सीधा करना, काटना और पंच करना, उतारना |
समय चक्र: | 5 से 8 सेकंड तक की लंबाई के लिए एक टुकड़ा | एचएस कोड: | 84798110 |
फ्लैट तार नई ऊर्जा ड्राइव मोटर: | 1KW से 150KW | बिक्री के बाद: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स |

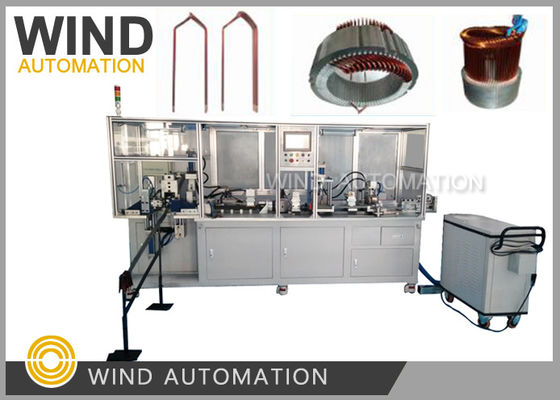

बीएसजी मोटर हेयरपिन फोर्मिंग शेप जनरेटर कंडक्टर वायर बेंडिंग मशीन WIND-HF-BX
समतल तांबे के तार की हेयरपिन बनाने वाली मशीन नई ऊर्जा मोटर के लिए डिज़ाइन की गई है,यह स्वचालित रूप से कच्चे कॉइल को सीधा करती है,सपाट सतह को पीसकर चार पक्षों के तामचीनी को हटा देती है,एक ही समय में साइड सतह Chamfer), स्वचालित औद्योगिक वैक्यूम क्लीनर सक्शन, सर्वो मोटर फ़ीडिंग, डिटेक्शन, कटिंग, फोर्मिंग,
दक्षताः 4~5s/pc (लंबाई 300mm) 6~8s/pc
हेयरपिन प्रकार1 शिफ्ट आउटपुटः 3500 पीसी (8 घंटे)
एन्कोडर जाँच करें कि क्या सर्वो मोटर हर बार एक ही लंबाई भेज
बाल पिन बनाने की क्रिया | वैकल्पिक | टिप्पणी |
विक्रय करना |
पवन स्वचालन के लिए तार पकड़ने के लिए रोल का आकार वायर डरेलिंग डिवाइस को डिजाइन करने के लिए |
|
सीधा करना | ||
तामचीनी को हटाना | स्ट्रिपिंग विधि वास्तविक स्थिति के अनुसार पीसने या काटने हो सकता है | |
फ़ीडर | एन्कोड | खिला लंबाई टच स्क्रीन पर सेट किया जा सकता है, सर्वो मोटर द्वारा नियंत्रित |
काटना | सिलेंडर दबाव को नियंत्रित करने के लिए, यह भी आकार कटर कर सकते हैं | |
ढालना | बनाने कोण,आकार उपयुक्त स्टेटर होना चाहिए, ड्राइंग केवल संदर्भ के लिए है | |
U झुकना | एक तरफ पकड़ो, दूसरी तरफ मोड़ो | स्प्लिटिंग मोल्डिंग या पंच मोल्डिंग |
(1)आवेदनः
इलेक्ट्रिक कार, ऑटो उद्योग, विमान, नई ऊर्जा कार ड्राइव मोटर, ट्रक फ्लैट वायर,
कार निर्माताओं के लिए इलेक्ट्रिक वाहनों के उपयोग में।
(2)लाभः
नई ऊर्जा मोटर हेयरपिन चक्र समय |
लगभग 4 से 5 सेकंड प्रति जड़ (वायर लंबाई 300 मिमी)
|
भोजन की लंबाई |
सर्वो मोटर द्वारा नियंत्रित, समायोज्य
|
हेयरपिन बनाने की प्रक्रिया |
फ्लैट तार सीधा, समतल enameled हटाने, साइड enamel
हटाने के लिए, स्वचालित वैक्यूम क्लीनर, सर्वो खिला, पता लगाने,
काटने और बनाने
|
(3)पैरामीटरः
बिजली आपूर्ति वोल्टेजः 3Φ-380V±10% 50H
वायु स्रोत दबावः 0.5 ~ 0.7Mpa
लेक हटाने की लंबाईः 0~50 मिमी
तार खिला लंबाईः 150~400mm
चक्र का समयः 300 मिमी की लंबाई के लिए 6 से 8 सेकंड
संचालित तार का आकारः 3*8 मिमी
(4)विन्यासः
1. मित्सुबिशी पीएलसी, वेनवे 10 इंच टच स्क्रीन.
2ताइवान HIWIN रैखिक गाइड और मॉड्यूल, डेल्टा सर्वो मोटर लाइन. लाइन लंबाई समायोजन.
3. ताइवान निकोलस सटीक ग्रह घटानेवाला.
4ताइवान एयरटाक वायवीय भाग और सोलेनोइड वाल्व।
5श्नाइडर इलेक्ट्रिक घटकों, Mingwei स्विच बिजली की आपूर्ति.
6वेल्डिंग रैक, सतह छिड़काव, रंगः ग्रे. ताइवान प्लेट पीसने, plating.
7. एल्यूमीनियम फ्रेम फ्रेम का पूरा हिस्सा, तीन रंग का सिग्नल संकेतक।
8मोल्ड स्टील वैक्यूम शमन उपचार का मोल्ड हिस्सा।
9. पेंट करने के लिए भाग हाइड्रोलिक छिद्रण विधि का उपयोग, स्थिति समायोजन डिवाइस के छिद्रण भाग
समायोजन पेंच, स्वचालित वैक्यूम।
10सिलेंडर के छिद्रण के उपयोग का हिस्सा काट लें।
11सिलेंडर छिद्रण के उपयोग का यू आकार का भाग मोड़ना।
12. 150 लीटर हाइड्रोलिक सिस्टम सेट.
13. 3 किलोवाट का स्वचालित वैक्यूम क्लीनर सेट।
14एक सेट स्वचालित डिस्चार्ज मशीन।
