बीएलडीसी मोटर के लिए सीधा लेमिनेशन स्टेटर सुई घुमावदार मशीन
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| स्टेटर स्टैक: | सीधा ढेर नहीं तिरछा ढेर | प्रमाणपत्र: | सीई |
|---|---|---|---|
| वर्किंग स्टेशन: | दो या चार | अधिकतम तार: | 1.2 मिमी |
| स्वचालित प्रकार: | पूरी तरह से स्वचालित पतले तार मोटे तार को संभाल सकता है | स्थिति: | नया |
| मशीन का रंग: | सफेद या प्रति ग्राहक आवश्यकताएं | बिक्री के बाद: | विदेशों में मशीनों की सेवा के लिए उपलब्ध इंजीनियर |
| प्रमुखता देना: | सुई घुमावदार,बीएलडीसी घुमावदार मशीन |
||
BLDC मोटर के लिए सीधी लैमिनेशन स्टेटर सुई वाइंडिंग मशीन

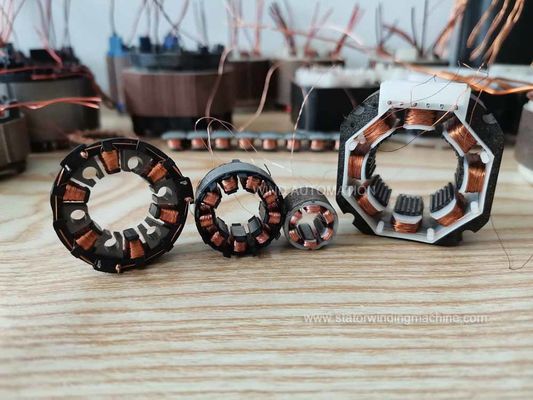

सिलाई मशीन, एयर कंडीशनिंग कंप्रेसर, पावर टूल, रेफ्रिजरेटर कंप्रेसर, वाटर पंप ऑटोमोटिव एप्लिकेशन, फ्यूल पंप मोटर के सुई वाइंडिंग BLDC स्टेटर

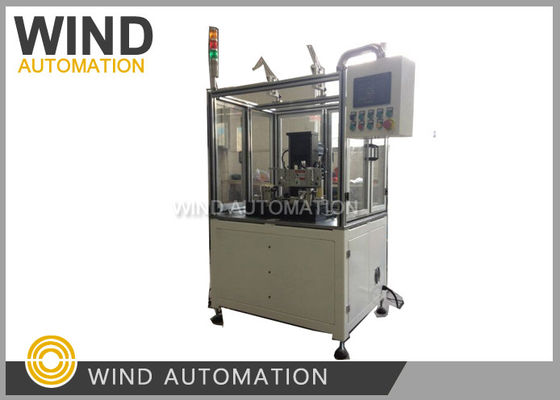

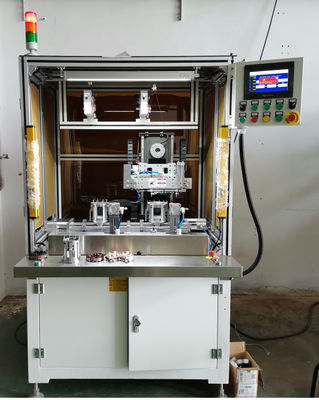

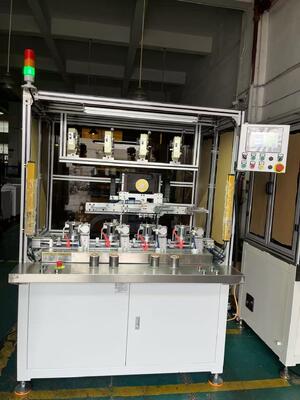

दो स्टेशन BLDC स्टेटर वाइंडिंग मशीन WIND-BLDC-2 ब्रशलेस DC मोटर स्टेटर को दो स्टेशन के साथ वाइंड करती है ताकि दक्षता में सुधार हो सके, टूलिंग बदलना आसान हो
पैरामीटर
तार का व्यास: 0.08 से 1.2 मिमी
स्टेटर OD: 12 से 130 मिमी
स्टैक ऊंचाई: 5 से 100 मिमी
चार अक्ष, वाइंडिंग के लिए लचीला,
वाइंडिंग मोटर: सर्वो मोटर यास्कावा 3000W 1pc
इंडेक्सिंग मोटर: सर्वो मोटर यास्कावा 3000W 1pc
वायर एरेइंग मोटर: सर्वो मोटर यास्कावा 400W 2pcs
गति: 300 से 600 RPM
वायु दाब: 5~7kg/वर्ग सेंटीमीटर
पावर: AC380V 50/60Hz
वजन: लगभग 1500KGS आयाम: 1100mm*900mm*1600mm
मशीन निर्माण और कमीशनिंग के लिए नीचे दिए गए नमूने आवश्यक हैं:
1. वाइंडिंग के बिना स्टेटर स्टैक 5pcs
2. वाउंड स्टेटर 1pc
3. तांबे का तार 1 रोल 15pcs स्टेटर को वाइंडिंग करने के लिए पर्याप्त है
मशीन के काम को देखने के लिए कृपया नीचे दिए गए लिंक पर क्लिक करें
प्रश्न और उत्तर

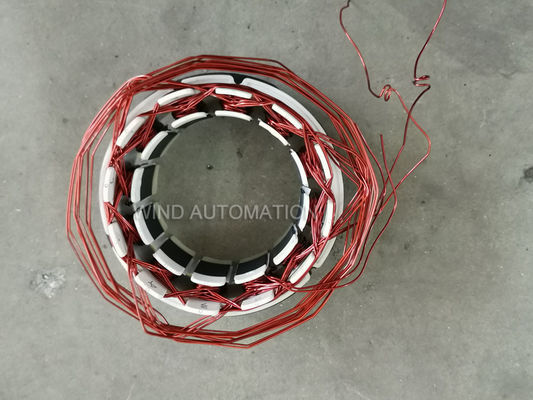

तार का व्यास 0.9 मिमी, 0.95 मिमी है जिसके लिए इन्सुलेशन प्लेट को पर्याप्त मजबूत होने की आवश्यकता है,
आपकी 3D प्रिंट इन्सुलेशन प्लेट नाजुक है,
और हम ब्रिज वायर को फिक्स्चर से बाहर निकालने का समाधान खोजेंगे,इस मामले में ब्रिज वायर लंबा होगा,
सामान्य स्थिति में, नायलॉन सामग्री की मोटाई 2 मिमी से अधिक वाली इन्सुलेशन प्लेट लगभग 1 मिमी के मोटे तार के लिए पर्याप्त मजबूत है,
आगे की प्रक्रिया के लिए वाइंडिंग आरेख और प्रोटोटाइप लागत का आपका उत्तर अपेक्षित है!
