उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
स्थिति: | नया | तारों: | समानांतर तार |
---|---|---|---|
आयुध डिपो आकार: | 198 मिमी ((7.79'), 226 मिमी ((8.89'), 262 मिमी ((10.31'') | स्वचालन प्रकार: | पूरी तरह से स्वचालित वाइंडिंग, इंडेक्सिंग, क्लैंपिंग और कटिंग |
मशीन का रंग: | सफ़ेद या ग्राहक की आवश्यकता के अनुसार | बिक्री के बाद: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स |
स्टेशन: | एकल स्टेशन या डबल स्टेशन उपलब्ध | घुमावदार प्रकार: | नीडल वाइंडिंग के बजाय फ़्लायर वाइंडिंग |
हाई लाइट: | छत पंखा घुमावदार मशीन,फैन वाइंडिंग मशीन |

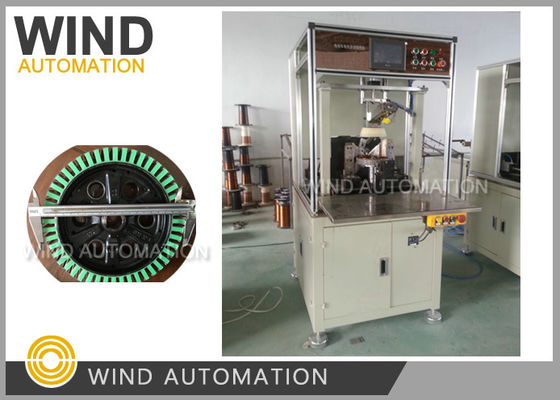

3KW इलेक्ट्रिक साइकिल वायर वाइंडिंग मशीन हब मोटर व्हील मोटर वाइंडर WIND-HMW-1M
आवेदनः
बड़े आउटरनर मोटर स्टेटर जैसे ओडी 198mm, 226mm, 262mm ((7.79' ~ 10.33'')
इलेक्ट्रिक साइकिल, हब मोटर, पहिया मोटर
लाभः
1. तीन अक्षीय सर्वो प्रणाली, घुमाव, अनुक्रमण, व्यवस्था Mitsubishi सर्वो मोटर द्वारा नियंत्रित कर रहे हैं
2. फ्लायर घुमावदार तेजी से
3. बड़ा बाहरी स्टेटर कवर करने वाला बाहरी स्टेटर व्यास 266 मिमी तक
4निरंतर टोक़ सर्वो मोटर, निरंतर तनाव
5. 72V तक की इलेक्ट्रिक साइकिल को घुमावदार करने का बहुत अनुभव है
तकनीकी डेटा:
स्टेटर स्लॉट: कोई आवश्यकता नहीं
स्टेटर बाहरी व्यास:198mm, 226mm,262mm
आर्मर स्टैक ऊंचाई:14-30 मिमी
तार व्यासः 0.3mm- 0.6mm
तारों की संख्या:1-13pcs
वायु स्रोत दबावः0.4-0.7MPa
बिजली आपूर्ति वोल्टेजः 3 चरण 380V±10% 50Hz
शक्ति: लगभग 3 किलोवाट
प्रश्न और उत्तर:
1.घुमावदार मशीन अनुक्रमण कैसे करती है: मैन्युअल या स्वचालित रूप से?
स्वचालित रूप से Mitubishi सर्वो डिवाइस के साथ
2.घुमाव प्रक्रिया के दौरान स्टेटर को कैसे तय किया जाता है?
शाफ्ट पर स्टेटर पर मैन्युअल रूप से लोड और कवर के साथ प्रेस
3.तांबे के तार के व्यास की किस सीमा में आपकी मशीन काम कर सकती है (न्यूनतम और अधिकतम)?
0.3mm से 0.51mm तक
4घुमावदार मशीन किस प्रकार की स्टैकिंग लंबाई का काम कर सकती है?
मानक पहिया मोटर घुमावदार मशीन नाब मोटर स्टेटर ढेर ऊंचाई10mm~30mm,
20mm~50mm (अनुकूलित)
5.घुमाव प्रक्रिया स्वचालित या मैनुअल है?
स्वचालित रूप से Mitubishi सर्वो डिवाइस के साथ
6.क्या तार को घुमाव के दौरान या बाद में दबाना और कॉम्पैक्ट करना संभव है?
एक अलग मशीन के साथ घुमावदार प्रक्रिया के बाद तार संकुचित
7.क्या मशीन में खुले स्लॉट की चौड़ाई के आयाम में कोई सीमा है?
मिन. ओपन स्लॉट चौड़ाई> 1.8 मिमी, चीन में हब मोटर घुमावदार स्लॉट खुली चौड़ाई आमतौर पर 2 मिमी, 3 मिमी है
8.ऑपरेटर के कार्यक्षेत्र पर मशीन की ऊंचाई क्या है?
घुमावदार मशीन ऑपरेशन ऊंचाई 750 मिमी
9. क्या मशीन में कोई सेंसर है कि यह जांचने के लिए कि क्या वायरिंग सही है (जैसे सेंसर के लिए)
जांचें कि तार टूटा है या नहीं)?
तार टूटने पर मशीन रोक और अलार्म
10क्या आपके पास घुमाव के बाद पहिया मोटर का परीक्षण करने के लिए मशीनें हैं?
हाँ, अलग परीक्षण मशीन
11.कैसे आप घुमाव से पहले और बाद में मशीन पर भाग डाल?
यह लगभग 15 किलोग्राम की एक भारी पहिया मोटर है।
हम इतने भारी स्टेटर को नहीं संभाला,5 किलोग्राम से कम ऊपरी लोड/अनलोडिंग मैन्युअल रूप से किया जाता है,
उदाहरण के लिए, एक 198 मिमी ओडी पहिया मोटर स्टेटर वजन के बारे में 2KGS
मुख्य विन्यासः
नियंत्रण प्रणाली
|
जापान मित्सुबिशपीएलसी
|
सर्वो प्रणाली
|
जापान मित्सुबिशसर्वो प्रणाली
|
तनाव प्रणाली
|
निरंतर टॉर्क सर्वो मोटर, निरंतर तनाव
|
कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
