उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
कुंडल घुमावदार प्रकार: | आर्मेचर लैप वायर वाइंडिंग | मोटर प्रकार: | बिजली उपकरण, ड्रिल, हथौड़ा, डी रणहुरा, ग्रूव कम्यूटेटर |
---|---|---|---|
घुमावदार विधि: | डबल फ्लायर वाइंडिंग | स्टेशन: | एक स्टेशन दो फ़्लायर |
मशीन का रंग: | सफ़ेद या ग्राहक की आवश्यकता के अनुसार | बिक्री के बाद: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स |
एनसीएम नंबर / एचएस कोड:: | कॉइल वाइंडिंग मशीन 8479811000 | ||
हाई लाइट: | मोटर इन्सुलेशन कागज,सम्मिलन मशीन |

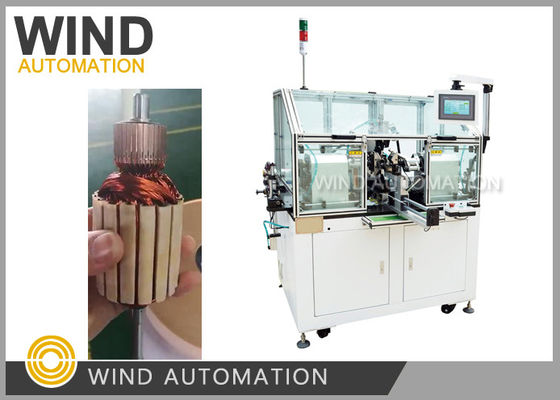

जापान शैली घुमावदार मार्ग के साथ स्वचालित आर्मचर कॉइल बनाने की मशीन WIND-ST-TD2B
(1)आवेदन
स्लॉट प्रकार, राइज़र कम्यूटेटर PMDC आर्मचर वाइंडिंग
(2)प्रतिस्पर्धात्मक लाभ
1स्लॉट कम्यूटेटर तांबे के तार को बचाता है, आर्मचर कॉइल बनाने वाली मशीन श्रम लागत को बचाता है
2. सबसे बड़ा तार गेज हैंडल AWG16 (1.35mm) आर्मचर
3.विशेष रूप से नामित कम्यूटेटर स्लॉटिंग मशीन के साथ काम करने की कोई आवश्यकता नहीं है
4. स्लॉट कम्यूटेटर की गुणवत्ता अच्छी होने पर 98% से ऊपर की उपज दर सुनिश्चित है
5. अब तक यह चीन में सबसे अच्छी मशीन है स्लॉट प्रकार के आर्मचर को घुमावदार करने के लिए
(3)पैरामीटर
विद्युत आपूर्ति | 220 वी, 50 हर्ट्ज |
घुमावदारस्पिंडल मोटर | मित्सुबिशी 1000W सर्वो मोटर |
सरणी बनानातार विस्थापन मोटर | मित्सुबिशी 400W सर्वो मोटर |
सूचकांक मोटर | मित्सुबिशी 400W सर्वो मोटर |
तार का व्यास |
0.45mm~1.25mm (AWG16~AWG45) |
आर्मर ओडी | 70~250 मिमी |
धुरी की गति | 0~1500rpm |
मुड़ता है नहीं। | 0-999 |
वायु दबाव | 0.5-0.7Mpa |
पनेमुटिक | हवाई हमला |
(4)उपयोग के लिए निर्देश
आर्मचर घुमावदार मशीन के लिए लोकप्रिय उपकरण डबल फ्लायर घुमावदार मशीन है
जो एक बेहतर संतुलन परिणाम प्राप्त करने के लिए दोनों पक्षों में आर्मचर लूप वाइंडिंग को लपेटते हैं।
आर्मचर डिजाइन में विभिन्न प्रकार के कम्यूटेटर हैं,
एक प्रकार है हुक प्रकार व्यापक रूप से मिक्सर, ब्लेंडर, वैक्यूम क्लीनर, ड्रिल मोटर में इस्तेमाल किया,
दूसरा प्रकार राइजर प्रकार है जिसे स्लॉट प्रकार का कम्यूटेटर भी कहा जाता है जो ब्लेड में प्रयोग किया जाता है।
पद | नाम | प्रकार | मात्रा |
1 | स्पिंडल घुमावदार बेल्ट | 165L | 1pc |
2 | सूचकांक घुमावदार बेल्ट | 182XL | 1pc |
3 | बेल्ट | 102XL | 2pcs |
4 | फ्यूज | RT18-32 2A | 2pcs |
5 | फ्यूज | RT18-32 10A | 2pcs |
6 | सिरेमिक तार पहिया | ¥6 | 2pcs |
7 | सेंसर | एएल-13डी-02 | 1pc |
8 | सेंसर | AL-11RL-02 | 1pc |
9 | वी असर | 1pc | |
10 | FDS016 | 1pc | |
11 | तार के लिए बाल्टी | 1pc | |
औजार | |||
पद | नाम | प्रकार | मात्रा |
1 | हेक्सागोन स्लिपर के अंदर | 8pcs | 1 सेट |
2 | खुला कुंजी | 13-16 मिमी | 1pc |
3 | स्लॉट स्क्रू | 1.5' | 1pc |
4 | क्रॉस स्क्रू | 4' | 1pc |
5 | कुंजी | 8pcs | 1 सेट |
6 | पेंच | स्टेनलेस स्टील | 1pc |
7 | विकर्ण चाप | 1pc | |
1pc |
कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
