WIND-CT-TH4 कम्यूटेटर टर्निंग मशीन डायमंड वी धारक और डायमंड कटर

डायमंड वी धारक और डायमंड कटर कम्यूटेटर सतह लथिंग मशीन WIND-CT-TH4

आवेदनः

छोटे अंशिक हॉर्स पावर मोटर आर्मचर, स्टार्टर आर्मचर कम्यूटेटर,

कम्यूटेटर घुमावदार प्रक्रिया एक महत्वपूर्ण मोटर विनिर्माण प्रक्रिया हमेशा वेल्डिंग के बाद है

लाभः

क्षैतिज और ऊर्ध्वाधर फ़ीड सभी डेल्टा सर्वो-नियंत्रित हैं, उच्च दक्षता, और अच्छी स्थिरता,

विशेष रूप से घुमावदार चेहरे कम्यूटेटर के लिए उपयुक्त है। यह घुमावदार के लिए उन्नत परिशुद्धता उपकरण है

कम्यूटेटर बाहरी सतह।

1. दो सर्वो अक्ष के साथ,

एक्स अक्ष घुमाव की लंबाई को नियंत्रित करता है बाएं दाएं क्षैतिज स्थिति

Z अक्ष ऊर्ध्वाधर स्थिति में lathing की गहराई को नियंत्रित करता है

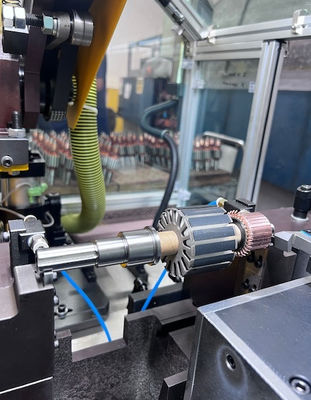

2. ऑटोमोटिव आर्मचर के कम्यूटेटर ओडी और राइजर ओडी को चालू कर सकता है

विनिर्देशः

1. गोलता < 0.003 मिमी

2सतह की रगड़ता

3. आर्मर ओडी 20~80 मिमी

4. शाफ्ट लंबाईः 32 ~ 250 मिमी (यदि अधिक आवश्यकता अनुकूलित)

5. शाफ्ट व्यासः 2~18mm (अनुकूलित किया जा सकता है)

6कम्यूटेटर ओडीः 4.3~60 मिमी

7स्टैक ओडीः 20~110 मिमी

8काटने की मात्राःअग्रिम कटौती अधिकतम0.20 मिमी

9आरपीएम मॉड्यूलेटेडः 0~60 हर्ट्ज

10कटर यूनिटः 1um~0.5mm और गति समायोज्य

11काटने की लंबाई: अधिकतम 50 मिमी

12काटने का समयः एक्स अक्ष को 4 गुना तक सेट किया जा सकता है, जेड अक्ष को 4 गुना तक सेट किया जा सकता है

13वायु स्रोत: 5 से 7 एमपीए

14बिजली स्रोत 220V 50/60Hz

15मशीन की शक्तिः 2.5 किलोवाट

प्रश्न और उत्तर:

1क्या एक ही मशीन का उपयोग करके दोनों प्रकार के आर्मचरों को संसाधित करना संभव है या इसके लिए अलग-अलग मशीनों की आवश्यकता होती है?

उपकरण?

कृपया वीडियो देखने के लिए नीचे दिए गए लिंक पर क्लिक करें

https://youtu.be/6IjY1ey-qr0
