उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
स्थिति: | नया | प्रमाणपत्र: | मुख्य भाग सीई |
---|---|---|---|
वर्किंग स्टेशन: | एक स्टेशन | मशीन का रंग: | सफेद या ग्राहक की आवश्यकता के अनुसार |
तीन अक्ष: | एक्स, वाई, जेड अक्षों का सर्वो उपकरण | टर्निंग कम्यूटेटर गोलाई: | ≤0.005मिमी |
एचएस कोड: | 84581100 | ||
हाई लाइट: | रोटर टरथ मशीन,टर्निंग लेथ मशीन |

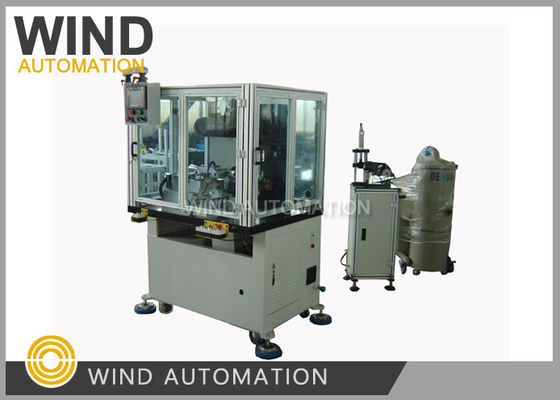

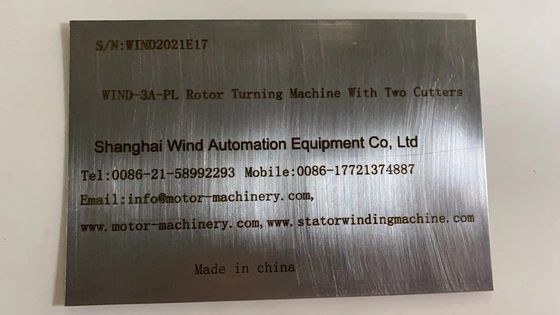

डीसी मोटर आर्मर डबल कटर कम्यूटेटर सतह टर्निंग लेथ मशीन WIND-3A-PL
आवेदनः
PMDC मोटर आर्मचर कम्यूटेटर, मिक्सर, वैक्यूम क्लीनर, पावर टूल, ऑटोमोबाइल आर्मचर
चालू करने और इसे चमकाने और चमकने के लिए कम्यूटेटर की सतह पीसने, कम्यूटेटर घूर्णन और burr
रिमूवर कार्बन ब्रश के साथ अच्छी तरह से काम करने के लिए कम्यूटेटर मदद कर सकते हैं।
घुमावदार मशीन में कितने अक्ष होते हैं?
|
तीन अक्षांश घूर्णन के साथ तीन सर्वो प्रणाली |
सबसे छोटा आर्मचर संभाला |
लेमिनेशन ओडी 22.7mm ((0.89inch), शाफ्ट व्यास 3.0mm
कम्यूटेटर ओडी 7.0 मिमी
|
लात काटने वाला टुकड़ा |
एक टुकड़ा या दो टुकड़े विकल्प (विभिन्न मोड़ दिशा में)
|
लाभः
1. तीन अक्षीय सर्वो डिवाइस नियंत्रण के साथ सटीक
2. दो कटर प्रकार के लिए एक ही समय में घूर्णन की अलग दिशा सेट कर सकते हैं
उच्च आवश्यकता कम्यूटेटर सतह घूर्णन
3. बेहतर कम्यूटेटर गोलाकारता और चमकदार सतह प्राप्त जो
चिंगारी और शोर को कम करने के लिए कार्बन ब्रश के साथ अच्छी तरह से काम कर सकते हैं
विनिर्देशः
कम्यूटेटर की गोलताः ≤0.005 मिमी
(उपयोगकर्ता की कम्यूटेटर सामग्री, आर्मचर शाफ्ट की गुणवत्ता और असर पर निर्भर करता है स्थिति की गुणवत्ता)
कठोरताः ≤Ra 0.4 ((ग्राहक के आर्मचर की गुणवत्ता पर निर्भर करता है)
आर्मर ओडीः Ф20~Ф82 मिमी
शाफ्ट की लंबाईः 32 ~ 250 मिमी
शाफ्ट ओडी: Ф3~Ф16 मिमी
कम्यूटेटर OD: Ф8~Ф40mm
अधिकतम काटने की मात्राः पहला काटने के माध्यम से काटने अधिकतम 0.15 मिमीकम्यूटेटर की दिशा में व्यास में)
गति विनियमन सीमाः 0~60Hz
Z दिशा कटर खिला गतिः टच स्क्रीन पर सेट करने योग्य, stepless समायोज्य
Z दिशा कटर वापसी गतिः कार्यक्रम पर सेट
एक्स दिशा काटनेवाला खिला गतिः टच स्क्रीन पर सेट करने योग्य, स्टेपलेस समायोज्य
एक्स दिशा कटर वापसी गतिः कार्यक्रम पर सेट
Z दिशा में काटने की लंबाईः टच स्क्रीन पर सेट करने योग्य,
अधिकतम. 4 गुना अलग काटने की लंबाई सेट कर सकते हैं ((अधिकतम 30 मिमी)
Z दिशा में यात्रा: अधिकतम 50 मिमी
उत्पादन दक्षताः पूरे चक्र≤12 सेकंड/पीसीदो बार काटना)
वायु दबावः 4~6 किलोग्राम/सेमी2
स्थिरताः हीरा V आकार की पत्रिका
कुल शक्तिः 2.2 किलोवाट
मशीन शक्तिः 50/60Hz AC230V±10%एकल चरण)
बोरिंग हटाने वाली मशीन की शक्तिः 50/60Hz AC230V±10%एकल चरण)
वैक्यूम क्लीनर शक्तिः 50/60Hz AC380V±10%तीन चरण)
वजन: लगभग 1,100 किलोग्राम
मशीन का आयामः 1,100mm x 1100mm x 1,830mm3
सतह घुमावदार मशीनः
कम्यूटेटर ब्रश ट्रैक क्षेत्र के घूर्णन एक हीरा-टिप उपकरण के उपयोग के माध्यम से पूरा किया जाता है
एक सटीक मशीन स्लाइड पर घुड़सवार एक प्रसिद्ध जापानी ब्रांड Mitubishi एसी servo मोटर द्वारा संचालित,
कम्यूटेटर की सतह को घुमाने और पीसने के लिए इसे चमकने और चमकने दें।
